通用電力拖動實驗臺

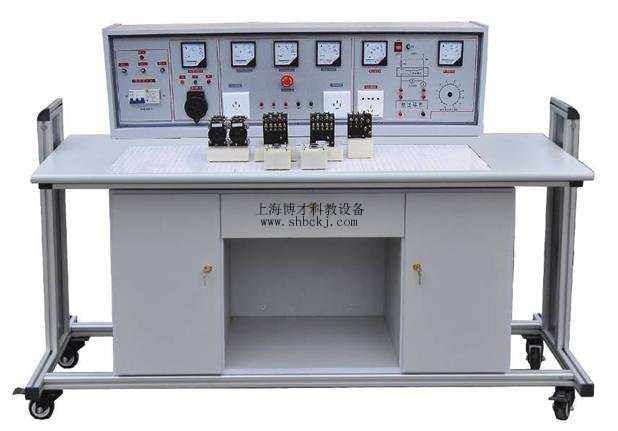

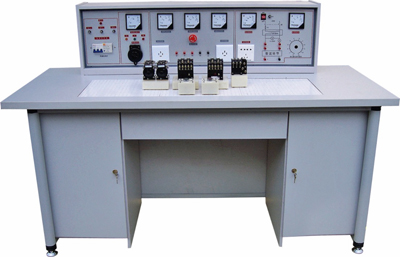

BC-318A 通用電力拖動實驗臺

● 通用電力拖動實驗臺研制本產品的意義：
        目前國內電力拖動實驗器材大多是散件、無正式實驗臺桌及功能齊全的電源控制柜。我廠聘請專家潛心研究，研制成功該套功能完善的實驗設備，其電源控制柜具有三相漏電開關，十分醒目的帶自鎖急停按鈕等，以保證實驗人員人身及實驗設備的安全。有表指示工作電流及電壓、功能齊全。巧妙的是實驗元器件均已裝在元件盒上，實驗時不需螺絲固定僅需把元件盒隨意插入通用底板即可連線實驗，大大提高實驗速度。示教臺上立式演示屏能使學生非常清楚的視聽教師講解。該套設備是實驗室更新換代及新增設備很好的選擇。
一、通用電力拖動實驗臺結構與配備：
1、配有12臺學生實驗桌，一臺二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸為90×35cm，桌下部是元件儲存柜。
1、 配有1臺示教控制臺，通用插板演示屏立在電源控制柜上。
2、 配有13臺電源控制柜，每張實驗桌與示教控制臺各配一臺。
3、 其他器材配備見清單(以二十四座為例)

序號	名稱	型號/規格	單位	數量	備注
1	保險管	2安培	只	6×13
2	交流接觸器	CJ10-l0A 380V	個	6×13	已裝元件盒上
3	指示燈	XD-5	個	3×13	已裝元件盒上
4	整流二極管	IN5408	只	5×13	已裝元件盒上
5	電阻	RX-510Ω/30W	只	3×13	已裝元件盒上
6	鈕子開關	KN1×2	只	3×13	已裝元件盒上
7	行程開關	LXl9-001	只	4×13	已裝元件盒上
8	按鈕-紅	LAl9-ll	只	2×13	已裝元件盒上
9	按鈕-綠	LAl9-11	只	4×13	已裝元件盒上
10	倒順開關	KO-3 380V/10A	只	1×13	已裝元件盒上
11	三相閘刀	380V l5A	只	1×13	已裝元件盒上
12	三相雙投閘刀	380V l5A	只	1×13	已裝元件盒上
13	熱繼電器	JRO-20/3	只	2×13	已裝元件盒上
14	時間繼電器	JS7-1A 380V	只	2×13	已裝元件盒上
15	變壓器	BK-25W 380V/6.3V 36V	只	1×13	已裝元件盒上
16	導線	銅蕊線1.13MM	米	若干	已裝元件盒上
17	尖咀鉗	&nbsdiv;	把	1×13
18	螺絲刀	&nbsdiv;	把	3×13
19	萬用表	MF-500型	個	1×13

二、實驗內容
l·閘刀開關正轉控制線路
2·接觸器點動正轉控制線路
3·具有自鎖的正轉控制線路
4·具有過載保護的正轉控制線路
5·倒順開關控制正反轉控制線路
6·接觸器聯鎖的正反轉控制線路
7·按鈕聯鎖的正反轉控制線路
8·按鈕接觸器復合聯鎖控制線路
9·自動往返行程控制線路
10·接觸器控制串聯電阻降壓 起動線路
11·時間繼電器控制串聯電阻降壓控制線路
12·手動Y/△降壓起動
13·接觸器控制Y/△降壓起動
14·時間繼電器控制Y/△降壓起動
15·QX3-13型Y/△自動起動控制線路
16·半波整流能耗制動控制線路
17·全波整流能耗制動控制線路
18·C620車床電氣控制線路
19·手動降壓起動
20·單相運行反接制動控制線路
21·電動葫蘆電氣控制線路
22·C6163車床電氣控制線路
23·控制電路聯鎖控制線路
24·主電路聯鎖控制線路
