液壓實訓臺繼電器控制單元
瀏覽： 發布日期：2021-12-30
繼電器控制單元
繼電器控制單元，兩組功能相同且獨立的控制信號分別控制相應的電磁閥組。
繼電器控制系統包括相獨立的兩個控制組，使用時“控制組一”中按下“換向Ⅰ”按鈕或“常開啟動”有信號（行程開關常開觸點閉合），則對應電磁閥組一的“輸出Ⅰ”輸出，相應輸出指示燈亮；按下“換向Ⅱ”按鈕或“常閉停止”有信號（行程開關常閉觸點斷開），則對應電磁閥組一的“輸出Ⅱ”輸出，相應輸出指示燈亮，同時“輸出Ⅰ”停止輸出，輸出指示燈滅，即“輸出Ⅰ”與“輸出Ⅱ”互鎖，此主要是因為雙電磁換向閥的兩個磁鐵不能同時得電（注：雙電磁換向閥的兩個電磁鐵必須接在同一電磁閥組的“輸出Ⅰ”、“輸出Ⅱ”上）。按下“停止”按鈕或“常閉停止”有信號，則“輸出Ⅰ”、“輸出Ⅱ”均停止輸出。
控制組二”的控制方式同上。
繼電器控制系統在使用時，只需將電源打開，輸入、輸出接到相應的位置，即可進行控制操作。
油泵電機及調整電路
1、功能介紹
由于本實驗臺演示的各個油路，具有回路壓力范圍大，流量要求不一致等特點，因此，為了更好的滿足實驗演示要求。油泵拖動電機采用了小型直流并激勵電動機及直流電機調速器。
2、直流電機技術參數：
電機型號：YET-80102 額定電流：2A
額定功率：400W 額定電壓：AC220V
調速范圍：0～1500rm
3、直流電機調整器技術參數：
輸入電壓：AC220V
輸出電壓：DC 0～220V
4、啟動油泵電機時，應先將電機調速器的調速旋鈕逆時針到最慢位置，然后啟動按鈕，再時調速器旋到所需要的轉速或油路工作壓力。
5、嚴格禁止在齒輪泵，吸油管及油箱內無液壓油的狀態下，啟動油泵電機及高速運轉。
6、啟動油泵電機時，應先檢查實驗油路是否有錯接，是否有漏油現象。
繼電器控制單元，兩組功能相同且獨立的控制信號分別控制相應的電磁閥組。
繼電器控制系統包括相獨立的兩個控制組，使用時“控制組一”中按下“換向Ⅰ”按鈕或“常開啟動”有信號（行程開關常開觸點閉合），則對應電磁閥組一的“輸出Ⅰ”輸出，相應輸出指示燈亮；按下“換向Ⅱ”按鈕或“常閉停止”有信號（行程開關常閉觸點斷開），則對應電磁閥組一的“輸出Ⅱ”輸出，相應輸出指示燈亮，同時“輸出Ⅰ”停止輸出，輸出指示燈滅，即“輸出Ⅰ”與“輸出Ⅱ”互鎖，此主要是因為雙電磁換向閥的兩個磁鐵不能同時得電（注：雙電磁換向閥的兩個電磁鐵必須接在同一電磁閥組的“輸出Ⅰ”、“輸出Ⅱ”上）。按下“停止”按鈕或“常閉停止”有信號，則“輸出Ⅰ”、“輸出Ⅱ”均停止輸出。
控制組二”的控制方式同上。
繼電器控制系統在使用時，只需將電源打開，輸入、輸出接到相應的位置，即可進行控制操作。
油泵電機及調整電路
1、功能介紹
由于本實驗臺演示的各個油路，具有回路壓力范圍大，流量要求不一致等特點，因此，為了更好的滿足實驗演示要求。油泵拖動電機采用了小型直流并激勵電動機及直流電機調速器。
2、直流電機技術參數：
電機型號：YET-80102 額定電流：2A
額定功率：400W 額定電壓：AC220V
調速范圍：0～1500rm
3、直流電機調整器技術參數：
輸入電壓：AC220V
輸出電壓：DC 0～220V
4、啟動油泵電機時，應先將電機調速器的調速旋鈕逆時針到最慢位置，然后啟動按鈕，再時調速器旋到所需要的轉速或油路工作壓力。
5、嚴格禁止在齒輪泵，吸油管及油箱內無液壓油的狀態下，啟動油泵電機及高速運轉。
6、啟動油泵電機時，應先檢查實驗油路是否有錯接，是否有漏油現象。

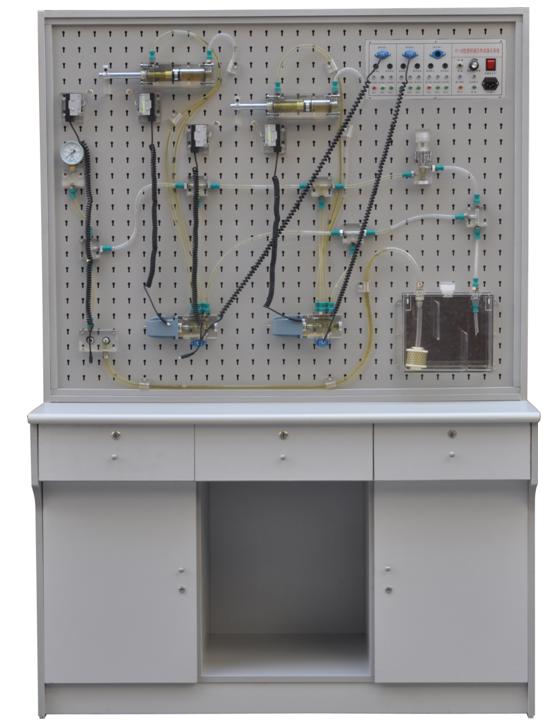

BCYY-18 透明液壓傳動實驗裝置
一、透明液壓傳動實驗臺主要技術參數1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、直流電機功率：250W 調速范圍0－1700r/min
4、實訓油路液流壓力要求需0.3－0.8MPa（油泵最高壓力：PMAX=2.5MPa）
5、電磁換向閥：AC220V .吸力3mpa
6、實訓裝置外型尺寸：1250mm×650mm×1800mm
二、透明液壓傳動實驗臺主要特點
1、透明液壓傳動實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件。
2、配備全常用液壓元件：每個液壓元件均裝有彈性插腳，可方便、隨意地將液壓元件安插在面板上（面板為“網板型”鐵板沖壓成型）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。
三、液壓實驗臺基本實驗內容
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路
