透明液壓傳動實驗裝置,液壓實驗臺
瀏覽： 發布日期：2020-11-24
BCYY-18 透明液壓傳動實驗裝置
一、透明液壓傳動實驗臺主要技術參數1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、直流電機功率：250W 調速范圍0－1700r/min
4、實訓油路液流壓力要求需0.3－0.8MPa（油泵最高壓力：PMAX=2.5MPa）
5、電磁換向閥：AC220V .吸力3mpa
6、實訓裝置外型尺寸：1250mm×650mm×1800mm
二、透明液壓傳動實驗臺主要特點
1、透明液壓傳動實訓裝置主要由實訓桌、實訓臺、液壓元件和電器控制器件。
2、配備全常用液壓元件：每個液壓元件均裝有彈性插腳，可方便、隨意地將液壓元件安插在面板上（面板為“網板型”鐵板沖壓成型）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。
三、液壓實驗臺基本實驗內容
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控制的換向回路

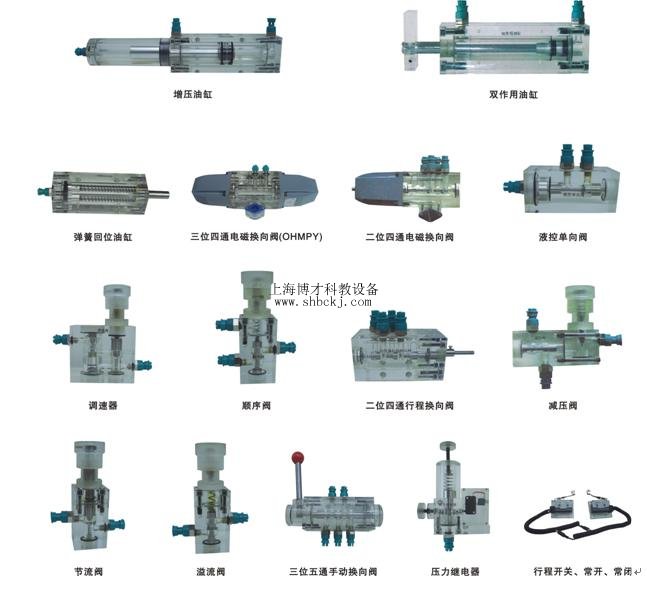

四、透明液壓臺液壓元件
五、透明液壓傳動實驗臺一覽表
|
序 號
|
名 稱
|
單 位
|
數 量
|
備 注
|
|
01
|
YY-18型實驗演示臺
|
臺
|
1
|
|
|
02
|
YY-18型電氣線路面板
|
件
|
1
|
安裝演示臺上
|
|
03
|
拖動電機及調節器速電路
|
套
|
1
|
安裝演示臺上
|
|
04
|
齒輪油泵
|
只
|
1
|
臺上透明元件
|
|
05
|
油箱
|
只
|
1
|
臺上透明元件
|
|
06
|
輔助油箱
|
只
|
1
|
組合透明元件
|
|
07
|
行程開關組件（常開、常閉）
|
只
|
2
|
組合透明元件
|
|
08
|
雙作用油缸（帶撞塊）
|
只
|
2
|
|
|
09
|
彈簧回位油缸
|
只
|
1
|
組合透明元件
|
|
10
|
增壓油缸
|
只
|
1
|
組合透明元件
|
|
11
|
單向閥
|
只
|
2
|
組合透明元件
|
|
12
|
液控單向閥
|
只
|
2
|
組合透明元件
|
|
13
|
溢流閥
|
只
|
2
|
組合透明元件
|
|
14
|
節流閥
|
只
|
1
|
組合透明元件
|
|
15
|
調速閥
|
只
|
2
|
組合透明元件
|
|
16
|
順序閥
|
只
|
2
|
組合透明元件
|
|
17
|
減壓閥
|
只
|
1
|
組合透明元件
|
|
18
|
二位二通電磁換向閥
|
只
|
1
|
組合透明元件
|
|
19
|
二位四通電磁換向閥
|
只
|
2
|
組合透明元件
|
|
20
|
“O”型三位四通電磁換向閥
|
只
|
1
|
組合透明元件
|
|
21
|
“H”型三位四通電磁換向閥
|
只
|
1
|
組合透明元件
|
|
22
|
“M”型三位四通電磁換向閥
|
只
|
1
|
組合透明元件
|
|
23
|
二位四通行程換向閥
|
只
|
1
|
組合透明元件
|
|
24
|
三位五通手動換向閥
|
只
|
1
|
組合透明元件
|
|
25
|
壓力繼電器
|
只
|
1
|
組合透明元件
|
|
26
|
壓力表
|
只
|
3
|
組合透明元件
|
|
27
|
皮管夾子
|
只
|
10
|
組合透明元件
|
|
28
|
三通
|
只
|
12
|
組合透明元件
|
|
29
|
四通
|
只
|
5
|
組合透明元件
|
|
30
|
220V電源插頭線
|
條
|
1
|
電 器 配 件
|
|
31
|
電磁閥通用連結線
|
條
|
3
|
電 器 配 件
|
|
32
|
壓力繼電器插頭線
|
條
|
1
|
電 器 配 件
|
|
33
|
實驗檢修工具盒
|
盒
|
1
|
|
|
34
|
檢修備用配件盒
|
盒
|
1
|
|
|
35
|
毛巾
|
條
|
5
|
附 件
|
|
36
|
透明液壓皮管
|
米
|
30米
|
附 件
|
|
37
|
專用液壓油
|
壺
|
1
|
附 件
|
|
38
|
油盤(配濾油網)
|
只
|
1
|
附 件
|
|
39
|
透明液壓演示系統使用手冊
|
冊
|
1
|
資 料
|
|
40
|
透明液壓演示系統裝箱清單
|
份
|
1
|
資 料
|
訂貨須知：
一、① 透明液壓傳動實驗裝置,液壓傳動實驗臺,液壓實驗臺的產品名稱與型號;② 透明液壓傳動實驗裝置,液壓傳動實驗臺,液壓實驗臺的規格;③透明液壓傳動實驗裝置,液壓傳動實驗臺,液壓實驗臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的透明液壓傳動實驗裝置,液壓傳動實驗臺,液壓實驗臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.ulsmhfy.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
