智能高壓供電實驗系統

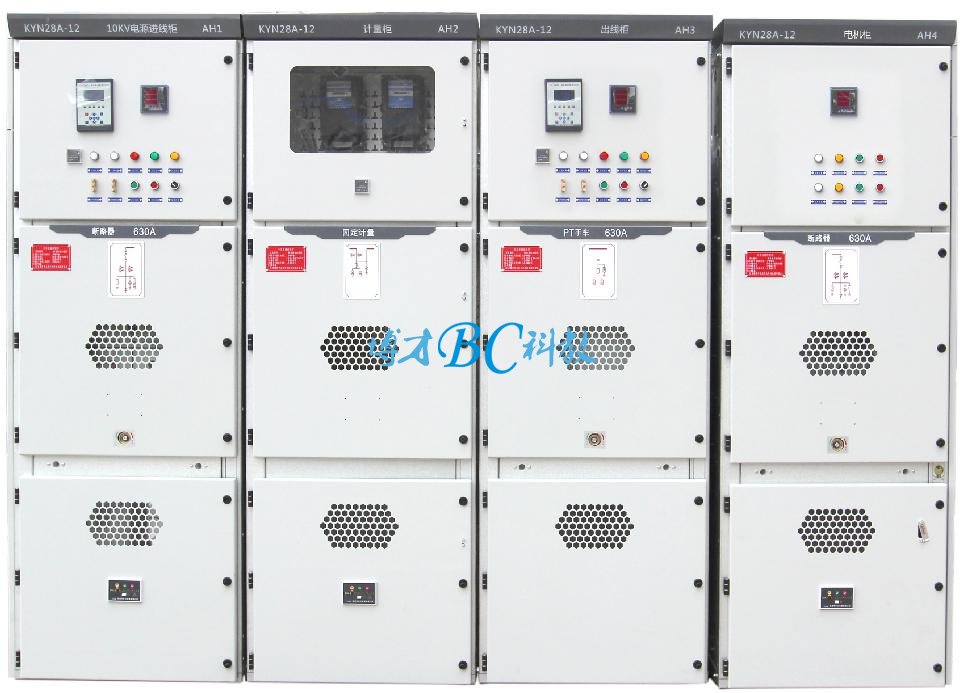

BCGPD-2A 智能高壓供電實驗系統

一、智能高壓供電實驗系統主要技術參數要求
1）額定絕緣電壓：直流660V
2）額定工作電壓：交流380V
3）輔助電路額定工作電壓：交流380V、220V
4）母線額定電流：600A
5）分支母線額定電流：60A；
6）柜體尺寸：柜高：2300mm，柜寬：800mm，柜深：1510mm
二、智能高壓供電實驗系統結構特征要求
1）柜體由薄鋼板沖壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
2）柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
3）柜體結構零件的表面保護層烤漆色澤美觀質量可靠。
4）機械聯鎖：KYN28柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟以保證安全。
三、智能高壓供電實驗系統設備的功能特點和配置
1、本系統包含以下項目：
      高壓計量柜、高壓進線柜、高壓出線柜、高壓電機柜安全防護材料與工具、安全標志
2、配置清單

序號	設備名稱	數量	功能	主要性能及技術指標
1	高壓進線柜	1套	1、真空斷路器 2、中置小車式 3、可以進行各相電壓轉換操作 4、有三相電流、電壓指示儀表 5、斷路器板前操作 6、設備帶有前后有隔離保護鋼板 7、具有五防、四遙功能 8、高壓電壓互感器（模擬） 9、高壓電流互感器	1、電流互感器：LZZBJ9-12/30/5 2、電壓互感器JDZ-10 3、真空斷路器：VS1-12/630A/25KA戶內高壓真空斷路器 4、溫濕度控制器：N2K-(TH) AC220V 5、帶電顯示器：DSN-10/Q 6、微機保護器：SN100系列 7、多功能電能表：194E帶通訊接口 10、避雷器：HY5WS-17/50
2	高壓計量柜	1套	1、可以進行各相電壓轉換操作 2、有三相電流、電壓指示儀表 3、設備帶有前后有隔離保護鋼板 4、開有必要的觀察窗 5、進線方式：上下均可進出 6、高壓電壓互感器（模擬） 7、高壓電流互感器 8、有功功率測量 9、有功電能測量 10、其他電量測量 11、具有五防、四遙功能	1、電流互感器：LZZBJ9-12/30/5 2、電壓互感器 3、三相有功表：DS862 4、三相無功表：DXS196 5、溫濕度控制器：N2K-(TH) AC220V 6、帶電顯示器：DSN-10/Q 7、電磁鎖：DSN-BM/Z  AC220V 8、多功能電能表：194E帶通訊接口   9、加熱器：JRD2-50W  AC220V
3	高壓出線柜	1套	1、真空斷路器 2、中置小車式 3、可以進行各相電壓轉換操作 4、有三相電流、電壓指示儀表 5、斷路器板前操作 6、設備帶有前后有隔離保護鋼板 7、具有五防、四遙功能 8、高壓電壓互感器（模擬） 9、高壓電流互感器	1、電流互感器：LZZBJ9-12/30/5 2、電壓互感器 3、真空斷路器：VS1-12/630A/25KA戶內高壓真空斷路器 4、溫濕度控制器：N2K-(TH) AC220V 5、帶電顯示器：DSN-10/Q 6、避雷器： 17/50 7、多功能電能表：194E帶通訊接口 8、微機保護器：SN100系列
4	高壓電機柜	1套	1、真空斷路器 2、中置小車式 3、可以進行各相電壓轉換操作 4、有三相電流、電壓指示儀表 5、斷路器板前操作 6、設備帶有前后有隔離保護鋼板 7、具有五防、四遙功能 8、高壓電壓互感器（模擬） 9、高壓電流互感器	1、電流互感器：LZZBJ9-12/30/5 2、電壓互感器 3、真空斷路器： VS1-12/630A/25KA戶內高壓真空斷路器 4、溫濕度控制器：N2K-(TH) AC220V 5、帶電顯示器：DSN-10/Q 6、多功能電能表：DCE-S4/30/5 7、避雷器： 17/50 10、電機微機保護器：SN100系列 11、接地刀：JN15-12/31.5-210
5	安全防護材料與工具	1套	1、安全防護用品 2、安全防護用品 3、安全防護用品（正常的倒合閘、設備巡視、記錄防護） 4~9、電氣設備維護工具	1、絕緣手套2副 2、絕緣靴2副 3、電工常用工具 4、套筒扳手1套（17件套） 5、梅花扳手1套（8件套） 6、呆頭扳手1套（8件套） 7、接地線（5M） 8、兆歐表(1000V)、萬用表(MY60)、鉗形表(5~200A)

訂貨須知：
一、① 智能高壓供電實驗系統,高壓供電實驗系統的產品名稱與型號;② 智能高壓供電實驗系統,高壓供電實驗系統的規格;③智能高壓供電實驗系統,高壓供電實驗系統是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的智能高壓供電實驗系統,高壓供電實驗系統的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.ulsmhfy.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
