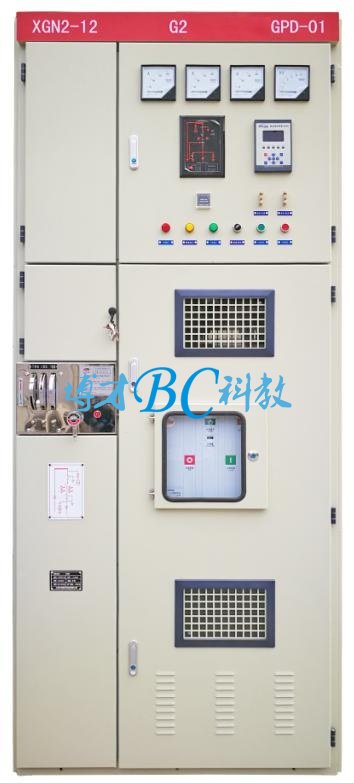

高壓配電操作實訓柜

（圖片僅供參考，具體以實物配置為準）

一、高壓配電操作實訓柜概述：
       該設備采用高壓開關柜工藝及要求設計，分為母線隔室、斷路器隔室、電纜隔室及低壓隔室等，避雷器、電流互感器、接地閘刀、真空斷路器、繼電保護系統等器件。適用于職業院校、技工學校等作為高級維修電工對高壓配電系統中的繼電保護、饋電等內容的教學實訓。
高壓開關柜采用380V電壓模擬10KV電源，該開關柜既可手動操作，也可電動操作，具有可靠的“五防”閉鎖功能。
二、高壓配電操作實訓柜技術參數：
1、外形尺寸：1100×1200×2200mm
2、工作環境：溫度0℃～50℃
3、相對濕度35～85% 海拔＜4000m
4、輸入電源：三相五線380V±10%   50Hz
三、高壓配電操作實訓柜基本配置：
1.高壓真空斷路器  VS1-12/630-20KA
2.帶防跳儲能電動  AC220V  用于XGN2柜有聯鎖
3.彈操機構 一體化 鋪助開關8開8閉
4.上隔離開關    GN30-12D/630-20    鋪助開關   4開4閉
5.下隔離開關    GN30-12D/630-20    鋪助開關   4開4閉
6.操作聯鎖機構  JSXGN-12/SX
7.電流互感器   LZZJB6-10Q 200/5,0.2/5P15,10/15VA
8.帶電顯示器   DXN-6/T（配傳感器)
9.溫濕度控制器   AB-WK-N  300W/AC220V  面板式
10.電壓互感器    JDZ10-10/0.22  30VA
11.智能操控裝置
12.高壓瓷瓶
13.11.XGN2  后門鎖 205JS
14.柜內照明燈  CM-1  AC220V
15.按鈕 LAY50-11  紅，綠 各一
16.旋鈕 LAY50-11X
17.指示燈 AD16-20D  白，綠，紅，AC220V
18.微型斷路器 DZ47-60/2P  C10A
19.熔斷器  RT14-20/6A
20.母排 TMY-60*6
21.母排 TMY-40*4
22.熱縮管
23.隔板
24.普通端子 UT2.5
25.殼體(寬x深x高) 1100×1200×2200
26.顯示儀表



訂貨須知：
一、① 高壓配電操作實訓柜,高壓配電柜實訓裝置的產品名稱與型號;② 高壓配電操作實訓柜,高壓配電柜實訓裝置的規格;③高壓配電操作實訓柜,高壓配電柜實訓裝置是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的高壓配電操作實訓柜,高壓配電柜實訓裝置的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
