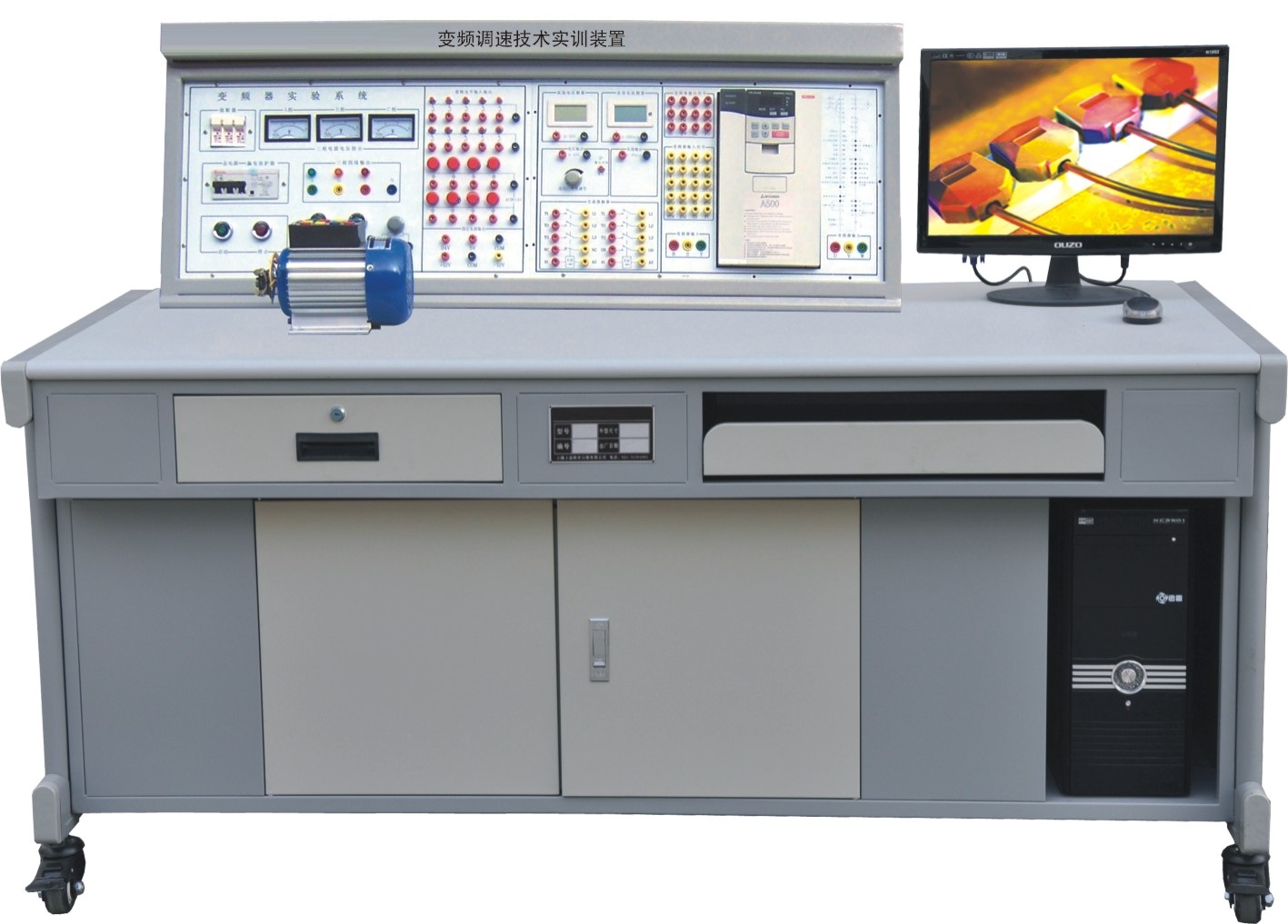

BCX-1變頻調速技術實訓裝置提供開放式實訓教學
瀏覽： 發布日期：2019-02-25
本裝置是在總結當前變頻調速實訓教學設備的基礎上，推出的一款先進的變頻調速裝置，該實訓裝置為變頻技術實訓和考核提供了先進的操作平臺。變頻器選用應用廣泛的三菱FR-E740-1.5K-CHT變頻器，帶有RS485通信接口。實訓臺可完成“變頻調速技術”課程的相關教學實訓。特別是系統提供開放式實訓教學，可充分培養學生的實際動手能力，為參加就業崗位打下堅實的基礎。
（1）輸入電源：三相四線（或三相五線）～380V±10% 50Hz
（2）工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
（3）裝置容量：＜1KVA
（4）重 量：＜110Kg
（5）外形尺寸：1550mm×700mm×1300mm
（6）安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
2、裝置組成
實訓裝置由控制屏、實訓桌、變頻實訓組件、繼電接觸實訓組件、數字量/模擬量輸入輸出給定指示組件、三相異步電機、電機導軌、測速機構等組成。
（1）控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
（1.1）.交流電源控制單元：
380V交流電源U、V、W輸入熔斷器（采用RT28-32 3P熔斷器）經空氣開關后給裝置供電，三只LED數字電壓表，用來觀察三相線電壓監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護；三相四線輸出插座2只，220v市電插座2只供儀器使用。
（1.2）直流電源、直流電壓/電流表、邏輯輸出及指示等：
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設點動、自鎖按鈕、邏輯開關、直流24V繼電器、1K電位器。
（1.3）繼電接觸實訓組件：
提供交流接觸器3只、時間繼電器1只，以上器件所有端子均已引至面板上，完全由操作者自由布線。
（1.4）變頻器實訓模塊：
裝置采用三菱FR-E740-1.5K-CHT變頻器，配備最新高速處理器，具有更好的控制性能和響應速度，強化實時無傳感器和矢量控制功能?？蓾M足各種機械設備的需求能環保，簡單操作，簡易設置；配備各種各樣的簡易功能，提高工作效率三相380V交流供電，內置EMC濾波器，輸出功率0.75KW。集成RS485通訊接口，具有V/F控制、無傳感器矢量速度/轉矩控制、閉環高精度轉矩/速度/位置控制等工作模式；集成12路數字量輸入/9路數字量輸出，3路模擬量輸入/2路模擬量輸出；具備輸入缺相、電壓不足、過電壓短路、瞬時停電、斷線檢測、位置誤差、失速防止等保護功能。
變頻器所有端子均已引至面板上，系統完全開放，操作者可搭建不同變頻調速控制系統，布線設計、線路走向，實現控制功能，更能鍛煉操作者的動手能力。
（2）三相鼠籠異步電機：交流380V/△
（3）電機導軌及光電編碼器一套
（4）實訓桌：
實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計。
（5）每個實驗臺上配有一個主機模塊和多個實驗?zāi)K組成。
3、實訓項目
（1）繼電接觸控制實訓
（1.1）三相異步電動機點動控制和自鎖控制
（1.2）三相異步電動機Y/△換接啟動控制
（1.3）三相異步電動機聯鎖正反轉控制
（1.4）三相異步電動機延時正反轉控制
（2）變頻控制實訓
（2.5）變頻器功能參數設置與操作
（2.6）變頻器報警與保護功能
（2.7）多段速度選擇變頻調速
（2.8）外部端子點動控制
（2.9）外部端子遙控控制
（2.10）控制電機運行時間操作
（2.11）控制電機正反轉運動控制
（2.12）電壓/電流監視器信號輸出及顯示
（2.13）瞬間停電變頻器參數設定
（2.14）外部模擬量（電壓/電流）變頻調速
（2.15）基于變頻調速的RS485通信
（2.16）基于三角波的變頻調速控制
（2.17）三相異步電機的變頻調速
（2.18）變頻恒壓供水模擬控制
（2.19）刨床模擬控制（多段速選擇）
MCGS組態監控
（2.20）直線加減速控制及顯示
（2.21）基于三角波的變頻調速控制實時曲線
（2.22）三相異步電機的變頻調速實時曲線
（2.23）三相異步電機變頻調速時電壓、電流、功率、轉速實時采集顯示
基于RS485的MCGS工控組態網絡通訊實訓
4、配置清單：
