消防聯動報警系統綜合控制中心

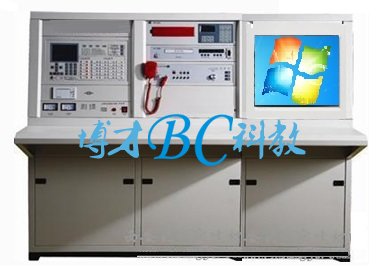

BCLY-01B型 消防聯動報警系統綜合控制中心

一、消防聯動報警系統綜合控制中心概述
      消防聯動控制中心依據[建筑消防設計規范]進行標準設計,該系統具有消防控制聯動中心、消防廣播電話中心、消防噴水滅火系統的典型結構，能夠完成火災探測，早期探測，火災報警，現場滅火，演示性實訓項目和消防管理中心，同時還能清楚的展示火災報警系統的典型設備構成和系統工作原理，通過該裝置的操作學習，學生可以對樓宇中火災探測和聯動報警控制器的操作與編程。
      探測器與聯動中心聯接實現手自動控制；聯動系統編程操作管理中心的聯接；聯動報警系統管理中心同時與廣播電話中心聯網，完全實現現智能化大樓設計，掌握建筑物內部主要滅火設備的應用，廣播電話中心的控制與操作設置，了解建筑消防聯動設備系統原理和調試，熟悉消防的控制原理和工作過程。它適用于學習《建筑滅火系統》、《樓宇給排水系統》、《樓宇消防控制系統》等專業課的中職業院校的實訓教學。
      配有噴淋系統時可以與噴水滅火系統聯網控制有一個全面的了解，噴淋系統與聯動動控制中心系統實現聯網控制，熟悉樓宇中濕式報警閥、水流指示器、壓力開關等滅火設備的結構和原理，了解消防控制中心的聯動操作與設置。
二、消防聯動報警系統綜合控制中心特點
1、具有試驗性模擬噴淋啟動功能，手動自動控制啟動噴淋泵
2、探測器報警模擬，可實現消防報警聯動控制編程
3、煙霧火災探測與排煙機的聯動控制編程
4、氣體探測器與排煙機的聯動控制編程
5、手動報警按鈕和消防栓按鈕的聯動操作與編程
6、具有消防聯動、廣播、電話、噴淋、氣體滅火等為一體的自動控制、編程實訓等功能
7、探測器及火災報警展示臺具有全真樓層火災探功能，真實反應消防各探測器與各模塊動作過程。
8、控制中心，主要與各子系統和各探測器組網成一個完整的消防自動監控中心，進行火災管理與報警處理.
三、系統技術指標：
1、工作電壓：單相三線220V±5%  50Hz
2、整機容量：＜1500W
3、控制中心臺外型尺寸： 180×95×115cm3；
四、基本配置硬件參數
1、琴臺式控制屏（鐵質雙層亞光密紋噴塑結構）
提供交流電源：單相交流電220V 50Hz，帶有過流保護
2、控制中心操作桌面
琴臺為鐵質雙層亞光密紋噴塑結構，電源控制屏并提供一個寬敞舒適的工作臺面。實訓臺還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實訓室的布局。
3、火災報警控制器(聯動型)
(1)采用192×64點陣液晶顯示，可同屏顯示4行12列漢字信息
(2)可以現場編輯總線設備的區、層、狀態、類型、安裝位置等信息
(3)256條事件記錄，記錄控制器運行中的各種事件，可隨時查閱
(4)可以現場編輯聯動公式
(5)2個總線回路，可連接254個現場器件
(6)1個 RS485 通訊口，用于同火災顯示盤、設備操作盤、滅火控制盤進行通訊，可接16臺火災顯示盤；2臺設備操作盤；4臺（8區）滅火控制盤
4、廣播錄放盤
廣播錄放盤一套，要求采用計算機控制技術，整機高可靠、操作簡潔直觀，多項自動功能，體現以人為本的設計思想。
上電方式（復位、正常、線路1），四種鐘聲后面板可置，方便用戶遙控電源啟動。
32分鐘99段電子錄音機，聯動自動錄音，事故狀態下無人值守自動播放。
采用平插盒式磁帶放音機，自動翻面、循環播放，非事故狀態下自動播放。
完美的話筒工作系統：手持鍵控啟動、“叮咚”提示音進入、小音量背景音樂、防音頻回饋肅叫、軟切換音源、循環放音可選。
兩個各自獨立的音頻輸出口：事故廣播輸出口和正常廣播輸出口。
正常廣播輸出口在事故啟動時依然輸出背景音樂，適用于非事故地區的不間斷廣播。
正常啟動下，兩個輸出口輸出同樣的信號；事故啟動下，僅有事故廣播輸出口輸出事故廣播信號，而正常廣播輸出口繼續輸出事故啟動前的背景音樂信號。
兩個標準外線輸入口：外線1（可控口）。外線2（非啟動口）。
C線聯動控制口，緊急情況下可自動啟動。
J線聯動檢查口，隨時檢查C線連接是否良好。
D線聯動回答口，事故啟動期間送出回答信號。
遙控24V輸出口，事故啟動期間送出24V電平，可遙控其它設備啟動。
5、GT152功率放大器
功率放大器二套，要求選全觸摸按鍵開關、32級音量數字控制、音量儲存記憶，開機自動賦值、放音音量LED條形顯示表、輸出電平LED條型顯示表、高速反應鎖存式輸出過載保護、輸出短路保護，自動復原、開機延時輸出保護、供電具有欠壓和過壓保護采用大型散熱器散熱，并有過熱保護功能過載顯示燈，告警顯示燈，告警輸出時可供給聯動控制器信號外控啟動端口，自動上電，實現語音報警廣播的聯動功能
6、供電電源：直流供電型：DC24V±4V；交直流供電型：AC220V，DC24V±4V；
交流供電型：AC220V
輸出特性：定壓120V
五、可以做的實訓項目
1、消防報警聯動監控計算機中心的操作
2、平面圖的導入和配置操作
3、報警點的設置操作
4、制控系統的管理
5、自動消防噴水系統的聯網實訓
6、消防聯動系統的聯網實訓
7、消防廣播系統的聯網實訓
8、消防聯動動主機的設置
9、消防聯動主機的聯動編程
10、消防探測器的便用與編碼
11、消防系統模塊的作用與聯接
12、廣播主機的操作，火警狀態下緊急廣播的切換操作
13、單點廣播，廣播話筒的操作，系統功能設置
14、背景音樂下的火警緊急廣播切換
15、無人執勤時應廣播的自動切換設置
16、廣播分配主機的操作，軟件設置錯誤的判斷與糾正
17、消防報警系統的互聯操作，線路故障的判斷與處理
18、火警通訊主機的操作，系統功能設置
19、主機與電話分機的通訊操作，分機電話的操作
20、系統原理桔構設計
21、消防報警聯動監控計算機中心軟件的操作培訓資料
