多功能家用電器綜合實訓裝置

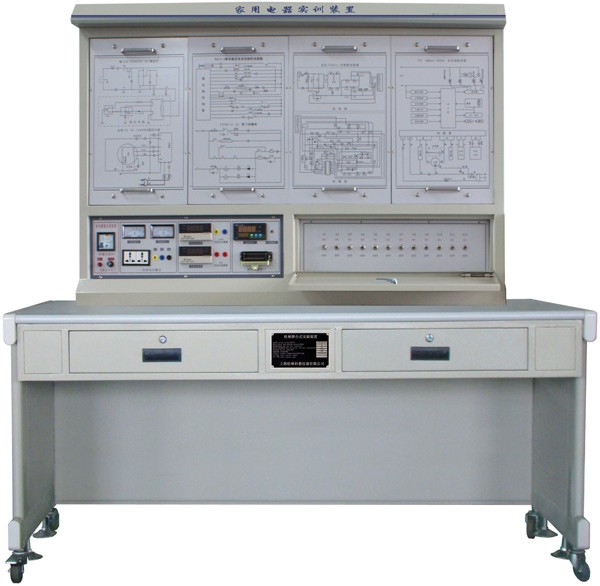

BC-500型 多功能家用電器綜合實訓裝置

一、多功能家用電器綜合實訓裝置概述
  本實訓裝置包括電飯煲、全自動洗衣機、洗碗機、微波爐、消毒柜等的故障分析與判斷方法。能使學生更全面的了解和掌握家用電器的工作原理和維修技能。全面的提高家電類的維修技能是現代家電維修專業的必備學習工具。
二、多功能家用電器綜合實訓裝置技術性能
1、輸入電源：單相三線制  AC220V±10%  50Hz
2、工作環境：溫度－10℃～＋40℃
3、整機容量：＜1000VA
4、安全保護：動作電流≤30mA、動作時間≤0.1S
三、多功能家用電器綜合實訓裝置系統組成
    實驗裝置是由實訓臺和實訓掛件兩部分組成
  （一）實訓臺（鐵質雙層亞光密紋噴塑結構，高密度耐磨桌面版）
1、實訓電源：
 交流電源：220V  50Hz（帶有過流保護）
 直流電源：可調、固定輸出
  （二）實訓掛件（鐵質雙層亞光密紋噴塑結構，鋁塑面板）實訓掛件由電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動洗碗機、全自動洗衣機等組成。掛件均可設置故障點、完成排除故障等實訓內容。

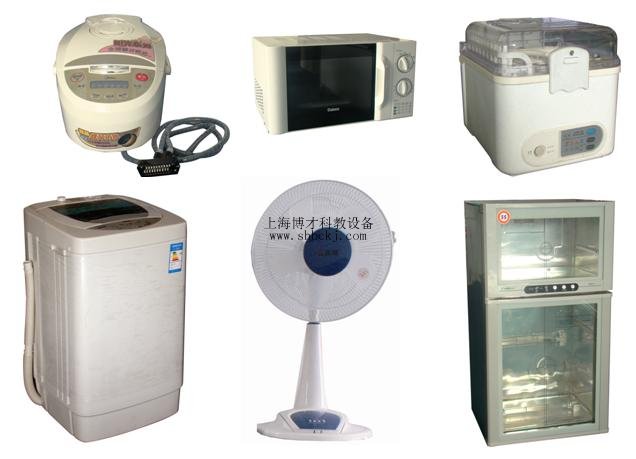

四、多功能家用電器綜合實訓裝置實訓掛件
    實訓掛件由電子電風扇、微電腦控制電飯鍋、微波爐、電子消毒柜、全自動冼碗機、全自動洗衣機等組成。掛件均可設置故障點、完成排除故障等實訓內容。
1、電子電風扇
采用電子控制電風扇為實訓模型，
手控、遙控、定時三種控制方式，包括風量調節和電源開關、定時器、紅外遙控接收器以及各種功能指示燈單元，配有扇葉、扇頭、調速器實訓實物，適用《新型電風扇原理與維修》課程的實訓考核。
2、微電腦控制電飯鍋
采用微電腦控制電飯鍋為實訓模型，包括微電腦控制器、溫度傳感器、電壓檢測、電源保護、定時控制、LCD顯示單元，配有加熱實訓實物，適合《電熱電動器具原理與維修》課程的實訓考核。
3、微波爐
采用機械式微波爐為實訓模型，包括高壓電路、低壓電路、磁控管、定時器、聯鎖開關、功率分配器單元，適合《家用微波爐的原理與維修》課程的實訓考核。
4、電子消毒柜
采用遠紅外線和臭氧兩種消毒柜模型，包括電源控制、多諧振蕩器、臭氧發生器、遠紅外線石英發熱管單元。適合《電熱電動器具原理與維修》課程的實訓考核。
5、全自動洗碗機
采用家用全自動洗碗機為實訓模型，包括控制處理電路、溫度檢測控制電路、水位檢測控制電路、循環水泵、電源及指示燈單元組成。適合《電熱電動器具原理與維修》課程的實訓考核。
6、全自動洗衣機
采用波輪式洗衣機為實訓模型，包括水位檢測、電磁閥控制電路、電機控制、電動程控器、自動控制處理單元組成，適合《全自動洗衣機故障檢修技術》課程的實訓考核。
五、多功能家用電器綜合實訓裝置實訓項目
1、電子電風扇結構拆卸分析、元器件識別檢測、常見典型故障分析排除
2、微電腦控制電飯鍋結構拆卸分析、元器件識別檢測、常見典型故障分析排除
3、微波爐結構拆卸分析、元器件識別檢測、常見典型故障分析排除
4、電子消毒柜結構拆卸分析、元器件識別檢測、常見典型故障分析排除
5、全自動洗碗機結構拆卸分析、元器件識別檢測、常見典型故障分析排除
6、全自動洗衣機結構拆卸分析、元器件識別檢測、常見典型故障分析排除
7、各種家電維修測量儀器的使用練習



訂貨須知：
一、① 多功能家用電器綜合實訓裝置,電子電器控制實驗臺的產品名稱與型號;② 多功能家用電器綜合實訓裝置,電子電器控制實驗臺的規格;③多功能家用電器綜合實訓裝置,電子電器控制實驗臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的多功能家用電器綜合實訓裝置,電子電器控制實驗臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.ulsmhfy.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
