機械零件設計陳列柜

BC-07B機械零件設計陳列柜

一、機械零件設計示教陳列柜概述
    機械零件設計陳列柜是在BC-07L型《機械零件》示教陳列柜陳列柜基礎上通過精選陳列內容后，設計生產的陳列柜，其優點是較大的減少陳列柜的占地面積，特點適用于實驗室面積較緊湊的實驗室陳列。具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示，可由遙控控制順序自動運行講解，又能根據教材、教學需要而遙控任意選擇還是單獨演示。本陳列柜主要展示，聯接傳動，軸承及其他通用零件的基本類型結構形式和設計應用知識。
二、機械零件設計示教陳列柜技術規格：

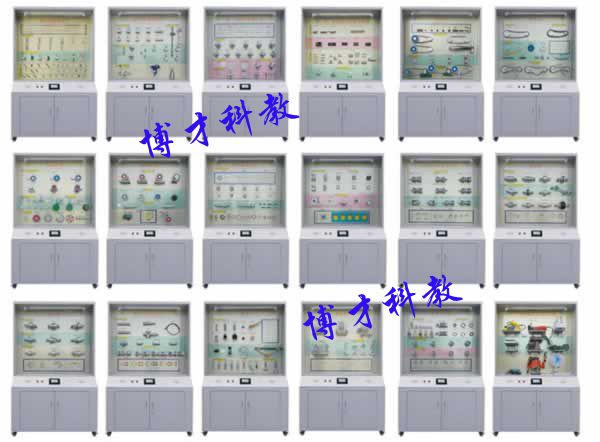

（1）全套陳列柜由18個單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900㎜；尺度比例設計符合人機工程要求；
（2）陳列柜體采用1.0mm冷軋鋼板噴塑制作，柜體剛性好，外形美觀大方；柜內陳列面板為超豪華鋁塑夾層板，承載性好；
（3）柜內上部印有中英文陳列柜名稱，方便識別；
（4）柜頂部罩板內裝有照明日光燈，符合人機工程要求；
（5）柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。
（6）柜背設有對開門，有利維護設備和方便維修。
（7）柜底裝有萬向輪，方便移動。
（8）電動模型采用微電機用單片機驅動
（9）控制采用液晶屏觸摸控制和遙控控制、可順序循環與重復播放運轉等。解說詞播放在100平方房內聲音宏亮。
（10）模型材料采用鋁合金、有機玻璃與工程塑料制作。
三、機械零件設計示教陳列柜特點：
（1）設計理念先進。該陳列柜根據機械基礎課程教學改革的需要，按照“塑造實物教材、營造實踐環境和促進學生自主認知的基本理念進行優化設計，使“知識、認知、思考”三元一體，支持課程認識實驗的開設，促進精品課程建設。
（2）展示內容全面。該陳列柜以國家級規劃教材為依據，對機械設計課程內容進行較全面的展示，包括機械聯接、機械傳動、軸系零部件、潤滑與密封等，提供內容豐富的機械設計知識。對不同版本的同名教材具有兼容性；
（3）制作工藝先進。該陳列柜根據國家機械標準和陳列柜企業標準進行設計制造，制作工藝先進，產品質量穩定，性能可靠，使用壽命長；
（4）進行綠色設計。該陳列柜采用環保材料制造，機械運轉無噪聲；用電安全；進行宜人化設計；能夠適應現代綠色實驗室的要求。

序號和名稱	陳列柜內模型內容
第一柜 螺紋聯接的類型	A、螺紋的類型(8種)：粗牙普通螺紋、細牙普通螺紋、圓柱螺紋、圓錐螺紋、圓錐管螺紋、矩形螺紋、梯形螺紋、鋸齒形螺紋、左旋螺紋、右旋螺紋；B、螺紋聯接基本類型(8種)：螺栓聯接、雙頭螺柱聯接、螺釘聯接2種、緊定螺釘聯接、吊環螺釘聯接、T型槽螺釘聯接、地腳螺栓聯接；C標準聯接件(22件)
第二柜 螺紋聯接的應用與設計	A、螺紋聯接應用(4件): 臺式虎鉗、千斤頂、螺桿原位回轉，螺母直線移動、螺旋壓力機；B、螺紋聯接防松(10件)：對頂螺母、彈簧墊圈、自鎖螺母、槽形螺母和開口銷、止動墊片、串聯鋼絲、永久放松（焊接）、鉚合防松、沖點法防松、圓螺母用帶翅墊片；C、螺紋聯接預緊(2件)：指針式扭力扳手、預置式定力扳手；D、提高強度措施(14件)：腰狀桿螺栓、空心螺栓、彈性元件、軟墊片密封、密封環密封、懸置螺母、環槽螺母、內斜 螺母、均載螺母、球面墊圈、腰環螺栓連接、凸臺、沉頭座、斜面墊圈
第三柜 鍵、花鍵和無鍵聯接	A、鍵聯接類型(10件)：普通平鍵連接(圓頭)、普通平鍵連接(平頭)、普通平鍵連接（單圓頭)、楔鍵連接(普通楔鍵)、楔鍵連接(鉤頭楔鍵)、滑鍵連接(a)、滑鍵連接(b)、導向平鍵連接、半圓鍵連接、切向鍵連接；B、花鍵聯接類型（3件）：矩形花鍵連接、漸開線花鍵連接、三角形花鍵連接；C、無鍵聯接類型(2件)：型面連接、六角形無鍵連接；D、銷聯接類型(11件)：聯接銷2件、圓柱銷、槽銷應用、圓錐銷、圓錐銷應用、開尾圓錐銷、螺尾圓錐銷、內螺紋圓錐銷、開口銷應用、安全銷
第四柜 鉚、焊、膠接和過盈配合聯接	A、鉚接(10件)：常用的鉚釘在鉚接后的七種形式、搭接、單蓋板對接、雙蓋板對接；B、焊接(5件)：正接角焊縫、搭接角焊縫、對接焊縫、卷邊焊縫、塞焊縫、坡口形式；C、膠接(23件)：板件接頭9種、角接頭5種、圓柱形接頭4種、錐形及盲孔接頭3種、螺紋接套與管件膠接、蒙皮與型材膠接；D、過盈配合聯接（4件）：圓柱面過盈連接、過盈構件的結構、軸與軸承、齒輪的過盈連接、組合蝸輪過盈連接
第五柜 帶傳動	A、帶的各種類型：七種V帶的截面尺寸、V型帶、活動V型帶、同步齒形帶、多楔帶、平皮帶、帆布帶、平膠帶；B張緊裝置（3件）：滑道式定期張緊裝置、帶 的自動張緊裝置、張緊輪裝置；C、帶輪結構：實心輪、腹板輪、孔板輪、輪輻輪
第六柜 鏈傳動	A鏈傳動類型(2件)：鏈傳動、鏈傳動的速度分析； B鏈輪結構(4件)：整體式、孔板式、焊接式、裝配式； C鏈輪張緊(3件)：自動張緊、壓板張緊、定期張緊；
第七柜 齒輪傳動	A.齒輪傳動基本類型(6件)：直齒圓柱齒輪傳動、斜齒圓柱齒輪傳動、人字齒輪傳動、齒輪齒條傳動、直齒圓錐齒輪傳動、曲齒圓錐齒輪傳動；B、失效形式(照片5張)；C、受力分析(3件)：直齒圓柱齒輪傳動受力分析、斜齒輪的受力分析、直齒錐齒輪的受力分析；D、齒輪結構(6件)：齒輪軸、實心齒輪、腹板式齒輪、腹板式錐齒輪、孔板式齒輪、輪輻式齒輪
第八柜 蝸桿傳動	A、蝸桿傳動類型(3件)：圓柱蝸桿傳動、圓弧面蝸桿傳動、啊基米德蝸桿傳動； B、蝸桿結構(2件)：車制式蝸桿、銑制式蝸桿；C、蝸輪結構(4件)：整體式蝸輪、齒圈式蝸輪、螺栓聯接式蝸輪、拼鑄式蝸輪；D、受力分析(1件)及掛圖：蝸桿傳動的受力分析
第九柜 滑動軸承	A、向心滑動軸承(5件)：對開式徑向滑動軸承、整體式徑向滑動軸承、剖分斜滑動軸承、調心式滑動軸承、錐形表面滑動軸承；B、推力滑動軸承(4件)：空心式、實心式、單環式、多環式；C、軸瓦結構(6件)；D、動壓軸承工作情況；E、靜壓軸承(1件)
第十柜 滾動軸承類型	A、類型代號表；B、滾動軸承類型(10件)；C、直徑代號對比(2件)；D、軸承工作情況(2件)；E、滾動軸承結構(7件)；
第十一柜 滾動軸承裝置設計	A軸承裝置典型結構(10件)：兩端固定的支承結構、采用深溝球軸承的兩端固定方法、兩角接觸球軸承組合、一端固定,一端游動支承方案之一、一端固定，一端游動支承方案之二、兩端游動的支承結構、圓錐滾子軸承正裝組合、圓錐滾子軸承反裝組合；B、軸承預緊(4件)；C、軸承內圈軸向固定方法（4件）；D、軸承外圈軸向固定方法（3件）；
第十二柜 聯軸器	A、固定式剛性聯軸器(4件)：凸緣聯軸器、D型凸緣聯軸器、套筒聯軸器、夾殼聯軸器；B、可移式剛性聯軸器(4件)： 十字滑塊聯軸器、滾子鏈聯軸器、十字軸式萬向聯軸器、鼓形齒式聯軸器；C彈性聯軸器(6件)：彈性套柱銷聯軸器、彈性柱銷聯軸器、輪胎式聯軸器、梅花形彈性聯軸器、撓性爪型聯軸器、星形彈性聯軸器；
第十三柜 離合器	A、牙嵌離合器(2件)：牙嵌離合器、內齒嚙合式離合器；B、牙嵌圖；C、摩擦離合器械(3件)：單盤摩擦離合器、多盤摩擦離合器、錐形摩擦離合器；D、特殊離合器(3件)：滾柱式定向離合器、滾珠安全離合器、離心離合器
第十四柜 軸的分類	A、軸的類型(5件)：光軸、階梯軸、空心軸、曲軸、鋼絲軟軸；B、軸的零件定位(7件)：套筒固定、圓螺母定位、緊定螺釘固定、彈性擋圈定位、鎖緊擋圈定位圓、錐形軸端定位、軸端擋圈固定；C、結構工藝學(5件)：軸肩過渡結構(圓角半徑)、軸肩過渡結構(內凹圓角)、軸肩過渡結構(加裝隔離環)、砂輪越程槽、螺紋退刀槽
第十五柜 軸的設計	A、軸的結構設計(3件)；B、軸的典型結構(4件)：C、軸的計算(3圖)
第十六柜 彈簧	A、彈簧類型(12類)；B、彈簧應用例(5件)；C、圓柱螺旋彈簧(8件)； D、其它類型彈簧(4件)
第十七柜 減速器	A、減速器類型與結構(6臺)：1單仍圓柱齒輪減速器、2單級圓錐齒輪減速器、3單極蝸桿減速器、4雙級圓柱減速器、5圓柱圓錐減速器、6蝸桿齒輪減速器； B、減速器附件(8件)
第十八柜 潤滑與密封	A、潤滑用油杯（8件）：B、密封應用（1件）：C、標準密封件（12件）D、接觸式密封（4件）：E非接觸式密封（4件）

訂貨須知：
一、① 機械零件設計陳列柜,機械零件陳列柜的產品名稱與型號;② 機械零件設計陳列柜,機械零件陳列柜的規格;③機械零件設計陳列柜,機械零件陳列柜是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的機械零件設計陳列柜,機械零件陳列柜的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.ulsmhfy.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
