機床電氣技能實訓考核鑒定裝置
瀏覽： 發布日期：2021-09-26
一、機床電氣實訓考核柜概述
機床電氣實訓柜是為各大，中專院校，職業學校的電氣，自動化及相關專業，社會電工培訓，各縣市維修電工鑒定所（站）等單位電氣控制內容的教學，考核而研制的設備。可用于課堂演示，機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，同時為高層次維修技能訓練提供了有效的設備，達到了耗資少，教學效果顯著的目的實訓設備。
二、機床電氣實訓考核柜技術指標
1、輸入電源：三相四線（380V±10% 50HZ）
2、工作環境：溫度-10℃～+40℃ 相對濕度<85%(25℃) 海撥<4000m
3、裝置容量：<1.5KVA
三、機床電氣實訓考核柜特點
1.本裝置采用標準配電柜為主體，充分利用該柜雙面空間位置。
2.直觀性強，通過操作可熟悉機床的電氣控制線路原理和特點
3.技能培訓用的控制線路和經特殊設計的電機，模擬各種實際機床的電氣線路，也可滿足機床的電氣故障分析及排除的訓練要求
4.可以自行設置故障點，只要通過開關就可設置
5.配電柜設有漏電保護器，以確保操作者的安全。

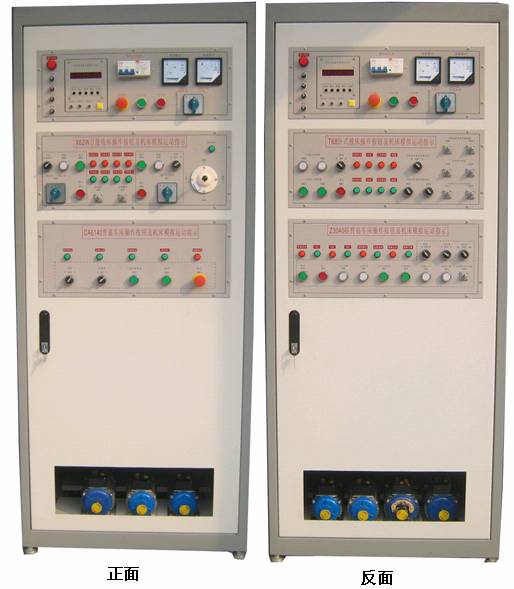

四、機床電氣實訓柜外形
BC-760 機床電氣技能實訓考核鑒定裝置（四合一）
BC-X62型萬能銑床電氣技能培訓考核實訓裝置
一、概述
“BC-X62型萬能銑床電氣技能培訓考核實訓裝置”是為各大，中專院校，職業學校的電氣，自動化及相關專業，社會電工培訓，各縣市維修電工鑒定所（站）等單位電氣控制內容的教學，考核而研制的設備。可用于課堂演示，機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，同時為高層次維修技能訓練提供了有效的設備，達到了耗資少，教學效果顯著的目的。
二、適用范圍
本裝置適用于X62型萬能銑床電氣控制的模擬與X62型萬能銑床電氣故障排除的技能考核。
三、技術性能
1、輸入電源：三相四線（380V±10% 50HZ）
2、工作環境：溫度-10℃～+40℃ 相對濕度<85%(25℃) 海撥<4000m
3、裝置容量：<1.5KVA
四、裝置的基本裝置
1、控制面板為（鋁質面板）
2、交流電源帶漏電保護，電壓指示及三相電流指示
3、主令控制面板（鋁制面板）
面板上安裝有機床的所有主令電器及運動指示，機床的電氣所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作
4、元器件安裝板
面板上，面板的下方有整個機床的電路圖。
5、三相異步電動機面板上裝有斷路器，熔斷器，接觸器，熱繼電器，變壓器等元器件，這些元器件安裝在布線四只380v三相鼠籠異步電動機，分別用作主軸電動機，上升與寸降，松開與夾緊，和冷卻泵電動機。
6、故障開關箱
設有20個開關，其中1到19用于設置故障；20保留，并有設置與排除故障的電路圖。
7、實驗柜
實驗柜為鐵質雙層亞光密紋噴塑結構，造型美觀大方，柜底下設有四個方向輪和四個定調節機構，便于移動和固定。
五、實驗項目及主要內容
1、學生熟悉常用低壓電器的機構，原理；
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3、提高學生的動手能力的技能操作水平；
4、通過對鉆床故障排除，完成鉆床常見故障的排除；
5、可以設置故障點做為維修電工的技能考核臺。
五、控制電路分析
（1）主軸電動機M1的控制 控制線路中的SB3和SB4是兩地控制的起動按鈕，SB1和SB2是兩地控制的停止按鈕，它們分別裝在機床兩處，方便操作。KM1是主軸電動機M1的起動接觸器，KM2是主軸電動機M1的反接制動接觸器。SQ7是主軸變速沖動行程開關。主軸電動機是通過彈性聯軸器和變速機構的齒輪傳動鏈來傳動，可使主軸獲得18級不同的轉速。
1）主軸電動機M1的起動：起前先合上電源開關Q1,再把主軸換向轉換開關SA4扳到主軸所需要的旋轉方向，然后按下起動按鈕SB3(或SB4),接觸器KM1的線圈獲電吸合，KM1主觸頭閉合，主軸電動機M1起動。
當電動機M1的轉速高于100r/min時，速度繼電KSP的動合觸頭KS1(或KS2)閉合，為主軸電動機M1的停車制動作好準備。
2)主軸電動機M1的停車制動：當需要主軸電動機M1停轉時，按停止按鈕SB1(或SB2),接觸器KM1線圈斷電釋放，同時接觸器KM2線圈獲電吸合，KM2主觸頭閉合，使主軸電動機M1的電源相序改變，進行反接制動。當主軸電動機轉速低于100r/min時的，速度繼電器KS的動合觸頭自動斷開，使電動機M1的反向電源切斷，制動過程結束，電動機M1停轉。
3)主軸變速時的沖動控制：主軸變速時的沖動控制，是利用變速手柄與沖動行程開關SQ7通過機械上的聯動機構進行控制的。
變速時的，先把變速手柄向下壓，然后拉到前面，轉動變速盤，選擇所需的轉速，再把變速手柄以連續較快的速度推回原來的位置；當變速手柄推向原來位置時的，其聯動機構瞬時壓合行程開關SQ7,使SQ7-2斷開，SQ7-1閉合，接觸器KM2線圈瞬時獲電吸合，使主軸電動機m1瞬時反向轉動一下，以利于變速后齒輪嚙合，行程開關SQ7即刻復原，接觸器KM2又?jǐn)嚯娽尫牛鬏S電動機M1斷電停轉，主軸的變速沖動操作結束。
主軸電動機M1在轉動時，可以不按停止按鈕直接進行變速操作，因為將變速手柄從原位拉向前面時，壓合行程開關SQ7,使SQ7-2斷開，切斷接觸器KM1線圈電路，電動機M1便斷電；然后SQ7=1閉合，使接觸器KM2線圈獲電吸合，電動機M1進行反接的制動；當變速手柄拉到前面后，行程開關SQ7復原，主軸電動機M1斷電停轉，主軸變速沖動結束。
（2）工作臺進給電動機M2的控制 轉換開關SA1是控的制圓工作臺運動的，在不需要圓工作臺運動時，轉換開關SA1的觸頭SA1-1閉合，SA1-2斷開，SA1-3閉合。
1）工作臺的上，下和前，后運動的控制：工作臺的上下（升降）運動和前后（橫向）運動完全是由“工作臺升降與橫向操縱手柄”來控制的。此操縱手柄有二個，分別裝在工作臺的左側前方和后方，操縱手柄的聯動機構與行程開關SQ3和SQ4相聯接，行程開關裝在工作臺的向下及向前運動，此手柄有五個位置。
此五個位置是聯鎖的，各方向的進給不能同時接通。當升降臺運動到上限或下限位置時，床身導軌旁的擋鐵和工作臺底座上的擋鐵撞動十字手柄，使其回到中間位置，行程開關動作，升降臺便停止運動，從而實現垂直運動的終端保護。工作臺的橫向運動的終端保護也是利用裝在工作臺上的擋鐵撞動十字手柄來實現的。
當主軸電動機M1的控的制接觸器KM1動作后，其輔助動合觸頭把工作臺進給運動控制電路的電源接通，所以只有在KM1閉合后，工作臺才能運動。
①工作臺向上運動的控制 在KM1閉合后，需要工作臺向上進給運動時，將手柄扳至向上位置，其聯動機構一方面接通垂直傳動絲桿的離合器，為垂直運動絲杠的轉動作好準備；另一方面它使行程開關SQ4動作，其動斷觸頭SQ4-2斷開，動合觸頭SQ4-1閉合，接觸器KM3線圈獲電吸合，KM3主觸頭閉合，電動機M2正轉，工作臺向上運動。
②工作臺向后運動的控制：當操縱手柄向后扳動時，由聯鎖機構撥動垂直傳動絲杠的離合器，使它脫開而停止轉動，同時將橫向傳動絲杠的離合器接通進行傳動，使工作臺向后運動。工作臺向后運動也由SQ4和KM3控制，其電氣工作原理同向上運動。
③工作臺向下運動的控制：當操縱手柄向下板時，其聯動機構一方面使垂直傳動絲杠的離合器接通，為垂直絲杠的傳動作準備；另一方面壓合行程開關SQ3,使其動斷觸頭SQ3-2斷開，動合觸頭SQ3-1閉合，接觸器KM4線圈獲電吸合，KM4主觸頭閉合，電動機M2反轉，工作臺向下運動。
④工作臺向前運動的控制：工作臺向前運動也由行程開關SQ3及接觸器KM4控制，其電氣控制原理與工作臺向下運動相同，只是將手柄向前扳時，通過機械聯鎖機構，將垂直絲杠的離合器脫開，而將橫向傳動絲杠的離合器接通，使工作臺向前運動。
工作臺左右（縱向）運動的控制：工作臺左右運動同樣是用工作臺進給電機M2來傳動的，由工作臺縱向操縱手柄也是復式的，一個安裝在工作臺底座的頂面中央部位，另一個安裝在工作臺的底座的左下方，手柄有三個位置，向左，向右，中間位置。當手柄扳到向右或向左運動方向時手柄的聯動機構壓下行程開關SQ1或SQ2，使接觸器KM3或KM4動作來控制電動機M2的正反轉。如將手柄扳到中間位置時，縱向傳動絲杠的離合器脫開，行程開關SQ1-1或SQ2-1斷開，電動機M2斷電，工作臺停止運動。
工作臺左右運動的行程可通過調整安裝在工作臺上兩端的擋鐵位置來控制，當工作臺縱向運動到極限時，擋鐵撞動縱向操縱手柄，使它回到中間位置，工作臺停止運動，從而實現縱向運動的終端保護。
3）工作臺進給變速時的沖動控制：在改變工作臺進給速度時，為了使齒輪易于嚙合，也需要進給電動機M2瞬時沖動一下。變速時先將蘑菇形手柄向外拉出轉動手柄，轉盤也跟著轉動，把所需進速度的標尺數字對準箭頭，然后再把蘑菇形手柄用力向外拉到極限位置并隨即推回原位；就在把蘑菇形手柄用力向外拉到極限位置瞬間，其連桿機構瞬時壓合行程開關SQ6,使SQ6-2斷開，SQ6-1閉合，接觸器KM4線圈獲電吸合，進給電動機M2反轉，因為這是瞬時按通，故進給電動機M2也只是瞬時接通而瞬時沖動一下，從而保證變速齒輪易于嚙合。當手柄推回原位后，行程開關SQ6復位，接觸器KM4線圈斷電釋放，進給電動機M2瞬時沖動結束。
4）工作臺的快速移動控制：工作臺的快速移動也是由進給電動機M2來拖動的，在縱向，橫向和垂直六個方向上都可以實現快速移動控制。動作過程如下：
先將主軸電動機M1起動，將進給操縱手柄扳到需要的位置，工作臺按照選定的速度和方向作進給移動時，再按下
快速移動按鈕SB5(或SB6),使接觸器KM5線圈獲電吸合，KM5主觸頭閉合，使?fàn)恳姶盆FYA線圈獲電吸合，通過杠桿使摩擦離合器合上，減少中間傳動裝置，使工作臺按原運動方向作快速移動；當松開快速移動按鈕SB5(或SB6)時，電磁鐵YA斷電，摩擦離合器分離，快速移動停止，工作臺仍按原進給速度繼續運動。工作臺快速移動是點動控
制。
若要求快速移動在主軸電動機不轉情況下進行時的，可先起動主軸電動機M1,但應將主軸電動M1的轉換開關SA4扳在“停止”位置，再按下SB5(或SB6),工作臺就可在主軸電動機不轉后情況下獲得快速移動。
（3）冷卻泵電動機M3的控制 在主軸電動機M1起動后，將轉換開關SA3閉合，接觸器KM6線圈獲電吸合，冷卻泵電動機M3起動，通過機械機構將冷卻液輸送到機床切削部分。
3,照明分析
機床照明電路由變壓器T2供給254V安全電壓，并由開關SA5控制。
六、注意安全：
1、使用前，請認真閱讀使用說明書，并將該設備保護接地；
2、接通電源后，嚴禁用手或?qū)w觸摸各電氣元件；
3、當有數人進行操作時，應于接通電源前通知他人；
4、電動機工作時，嚴禁用手碰軸前端及后端風葉，做缺相故障操作時，電機通電工作不能超過1分鐘。
5、每次使用完畢后，必須關斷電源開關。
故障設置一覽表
|
故障開關
|
故障現象
|
備注
|
|
K1
|
工作臺電動機不工作
|
U16,w16斷開
|
|
K2
|
冷卻泵卻不工作
|
U18,w18斷開
|
|
K3
|
打開SA5照明燈不亮
|
101號線斷開
|
|
K4
|
照明燈不亮
|
公共端斷開
|
|
K5
|
控制電路沒反應
|
公共端斷開
|
|
K6
|
KM2不吸合
|
06號線斷開
|
|
K7
|
KM1不自鎖
|
|
|
K8
|
KM1不自鎖
|
|
|
K9
|
進給不工作
|
18號線斷開
|
|
K10
|
KM3,KM5不吸合
|
公共端斷開
|
|
K11
|
快進不工作
|
23號線斷開
|
|
K12
|
KM3不吸合
|
25號線斷開
|
|
K13
|
進給電動機不工作
|
24號線斷開
|
|
K14
|
KM4不吸合
|
20號線斷開
|
|
K15
|
扳動SQ3沒反應
|
19號線斷開
|
|
K16
|
扳動SQ1沒反應
|
19號線斷開
|
|
K17
|
圓工作臺沒控制
|
19-21號線斷開
|
|
K18
|
無進給瞬動
|
|
|
K19
|
KM1不吸合
|
10號線斷開
|
BC-CA6140型車床電氣技能培訓考核實訓裝置
一、概述
“BC-CA6140型床電氣技能培訓考核實訓裝置”是為各大，中專院校，職業學校的電氣，自動化及相關專業，社會電工培訓，各縣市維修電工鑒定所（站）等單位電氣控制內容的教學，考核而研制的設備。可用于課堂演示，機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，同時為高層次維修技能訓練提供了有效的設備，達到了耗資少，教學效果顯著的目的。
二、適用范圍
本裝置適用于CA6140型床電氣控制的模擬與CA6140型床電氣故障排除的技能考核。
三、技術性能
1、輸入電源：三相四線（380V±10% 50HZ）
2、工作環境：溫度-10℃～+40℃ 相對濕度<85%(25℃) 海撥<4000m
3、裝置容量：<1.5KVA
四、裝置的基本裝置
1、控制面板為（鋁質面板）
2、交流電源帶漏電保護，電壓指示及三相電流指示
3、主令控制面板（鋁制面板）
面板上安裝有機床的所有主令電器及運動指示，機床的電氣所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作
4、元器件安裝板，面板的下方有整個機床的電路圖。
5、三相異步電動機,面板上裝有斷路器，熔斷器，接觸器，熱繼電器，變壓器等元器件，這些元器件安裝在布線
四只380v三相鼠籠異步電動機，分別用作主軸電動機，上升與寸降，松開與夾緊，和冷卻泵電動機。
6、故障開關箱
設有20個開關，其中1到19用于設置故障；20保留，并有設置與排除故障的電路圖。
7、實驗柜
實驗柜為鐵質雙層亞光密紋噴塑結構，造型美觀大方，柜底下設有四個方向輪和四個定調節機構，便于移動和固定。
五、實驗項目及主要內容
1、學生熟悉常用低壓電器的機構，原理；
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3、提高學生的動手能力的技能操作水平；
4、通過對鉆床故障排除，完成鉆床常見故障的排除；
5、可以設置故障點做為維修電工的技能考核臺。
六、控制電路分析
1, 主電路共有3臺電動機 。M1為主軸電動機，帶動主軸旋轉和刀架作進給運動；M2為冷卻泵電動機；M3為刀架快速移動電動機。三相交流電源通過轉換開關Q1引入，主軸電動機M1由接觸器KM1`控制起動，熱繼電器FR1為主軸電動機M1的過載護。冷卻泵電動機M2由接觸器KM2控制起動，熱繼電器FR2為冷卻泵電動機M2的過載保護。
接觸器KM3為控制刀架快速移動電動機M3起動用，因快速移動電動機M3是短期工作，故可不設過載保護。
2，控制電路分析控制變壓器TC二次側輸出110V電壓作為控制回路的電源。
（1）主軸電動機M1的控制，按下起動按鈕SB2，接觸器KM1的線圈荻電吸合，KM1主觸頭閉合，主軸電動機M1起動。按下停止按鈕SB1，電動機M1停轉。
（2）冷卻泵電動機M2的控制，只能在接觸器KM1荻電吸合，主軸電動機M1起動后，合上開關SA使接觸器KM2線圈獲電吸合，冷卻泵電動機M2才能起動。
（3）刀架快速移動電動機的控制，刀架快速移動電動機M3的起動是由安裝在進給操縱手柄頂端的按鈕SB3來控制，它與交流接觸器KM3組成點動控制環節。將操縱手柄扳+到所需的方向，壓下按鈕SB2，接觸器KM3獲電吸合，電動機的M3獲電起動，刀架就向指定方向快速移韜動。
3，照明，信號燈電路分析控制變壓器TC的二次側+分別輸出24V和6V電壓的，作為機床照明燈和信號燈的電源。EL為機床的低壓照明燈，由開關QS2控制；HL為電源的信號燈。
七、注意安全：
6、使用前，請認真閱讀使用說明書，并將該設備保護接地；
7、接通電源后，嚴禁用手或?qū)w觸摸各電氣元件；
8、當有數人進行操作時，應于接通電源前通知他人；
9、電動機工作時，嚴禁用手碰軸前端及后端風葉，做缺相故障操作時，電機通電工作不能超過1分鐘。
10、每次使用完畢后，必須關斷電源開關。
故障設置一覽表
|
故障開關
|
故障現象
|
備注
|
|
K1
|
主軸電動機不工作
|
KM1缺二相電壓
|
|
K2
|
刀架電動機不工作
|
KM3缺二相電壓
|
|
K3
|
合上Q1控制電路沒電壓
|
|
|
K4
|
信號燈不亮
|
|
|
K5
|
控制電路沒反應
|
|
|
K6
|
KM1不吸合
|
按下SB2沒反應
|
|
K7
|
KM1鎖不住
|
|
|
K8
|
KM3不吸合
|
|
|
K9
|
SA板上沒反應
|
KM2不吸合
|
|
K10
|
SA板上沒反應
|
|
|
K11
|
KM2不吸合
|
|
|
K12
|
KM3,KM2,照明，信號燈沒反應
|
公共端沒電壓
|
|
K13
|
冷卻泵電動機不工作
|
KM2不吸合
|
|
K14
|
按下SB2沒反應
|
KM1不吸合
|
|
K15
|
信號燈不亮
|
輸入沒電壓
|
|
K16
|
信號燈不亮
|
公共端沒電壓
|
|
K17
|
照明燈不亮
|
公共端沒電壓
|
|
K18
|
照明燈不亮
|
輸入沒電壓
|
|
K19
|
控制電路沒反應
|
公共端沒電壓
|
BC-T68型臥式鏜床電氣技能培訓考核實訓裝置
一、概述
“BC-T68型臥式鏜床電氣技能培訓考核實訓裝置”是為各大，中專院校，職業學校的電氣，自動化及相關專業，社會電工培訓，各縣市維修電工鑒定所（站）等單位電氣控制內容的教學，考核而研制的設備。可用于課堂演示，機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，同時為高層次維修技能訓練提供了有效的設備，達到了耗資少，教學效果顯著的目的。
二、適用范圍
本裝置適用于T68型臥式鏜床電氣控制的模擬與T68型臥式鏜床電氣故障排除的技能考核。
三、技術性能
1、輸入電源：三相四線（380V±10% 50HZ）
2、工作環境：溫度-10℃～+40℃ 相對濕度<85%(25℃) 海撥<4000m
3、裝置容量：<1.5KVA
四、裝置的基本裝置
1、控制面板為（鋁質面板）
2、交流電源帶漏電保護，電壓指示及三相電流指示
3、主令控制面板（鋁制面板）
面板上安裝有機床的所有主令電器及運動指示，機床的電氣所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作
4、元器件安裝板，面板的下方有整個機床的電路圖。
5、三相異步電動機,面板上裝有斷路器，熔斷器，接觸器，熱繼電器，變壓器等元器件，這些元器件安裝在布線四只380v三相鼠籠異步電動機，分別用作主軸電動機，上升與寸降，松開與夾緊，和冷卻泵電動機。
6、故障開關箱
設有20個開關，其中1到19用于設置故障；20保留，并有設置與排除故障的電路圖。
7、實驗柜
實驗柜為鐵質雙層亞光密紋噴塑結構，造型美觀大方，柜底下設有四個方向輪和四個定調節機構，便于移動和固定。
五、實驗項目及主要內容
1、學生熟悉常用低壓電器的機構，原理；
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3、提高學生的動手能力的技能操作水平；
4、通過對鉆床故障排除，完成鉆床常見故障的排除；
5、可以設置故障點做為維修電工的技能考核臺。
六、控制電路分析
T68鏜床有兩臺電機，一臺是主軸電機1M，它通過變速箱傳動機構帶動主軸及花盤族轉并作常速進給的動力，同時還帶動潤滑油泵；另一臺電動機2M，是快速進給電動機，它帶動主軸的軸向進給，主軸箱的垂直進給，工作臺的橫向和縱向進給的快速移動。
主軸電動機是一臺雙速電動機，它可進行點動或連續正反轉控制，停車制動采危機由繼速度繼電器KS控制的反接制動，為了限止制動電流和減小機械沖擊，1M在制動，點動及主軸和進給的變速沖動控制時串入了電阻器。
快速進給電動機能進行正反轉控制，由于它的工作性質是短時工作制，故不采用熱繼電器進行過載保護。
（1）開車前的準備
1）合上電源開關把電源引入，電源指示燈HL亮，再把照明開關SA合上，局部工作照明燈EL亮。
2） 選擇好所需的主軸轉速和進給量，主軸和進給量選擇時，行程開關SQ3~SQ6的通斷情況見表
|
變換控制內容
|
觸點
|
變換時
|
變換后
|
|
主轉轉速變換
|
SQ3（4-9）
|
-
|
+
|
|
SQ3（3-13）
|
+
|
-
|
|
|
SQ5（14-15）
|
+
|
-
|
|
|
進給量變換
|
SQ4（9-10）
|
-
|
+
|
|
SQ4（3-13）
|
+
|
-
|
|
|
SQ6（14-15）
|
+
|
-
|
注：+是接通，-是斷開。
3）調整好主軸箱和工作臺群的位置，調整后行開關SQ1和門的常閉觸點均處于閉合狀態。
（2）主軸電動機的控制
1）正反轉控制，需正轉時，按下按鈕SB2中間繼電器KA1吸合，使接觸群山報器KM3吸合，它們的常開觸點KA1（14-17）和KM3（4-17）閉合，使接觸器KM1通電吸合，KM4隨之吸合，電動機正向啟動作低速（△接法）運轉。同理，在需要反轉控制時，按下SB3，繼電器，接觸器通電吸合順序為：KA2-KM3-KM2-KM4，電動機反向啟動并作低速運轉。
2）高低速轉換控制，低速時精軸電動機1m定子繞組作△接法，n=1460轉/分；高速時1m定子繞組為2Y接法，N=2880轉/分。
1，低速控制，與上述正反轉控制過程相同。電動機1M定子繞組作△接法
2，高速控制，當主軸變速手柄將主軸轉速轉換到高速位置時，微動開關SQ7受壓而閉合時間繼電器KT線圈將與KM3同時吸合，經過1~2延時后KT（13-20）常閉觸點斷開，使KM4失電，電動機失電停轉，同時時間繼電器KT（13-22）常開觸點閉合，使接觸器KM5線圈通電吸合，使電動機定子繞組從原來的△接法轉換為2Y接法，則使1M變?yōu)楦咭菜龠\(yùn)轉，轉速N=2880轉/分。
從圖10-12中可知，無論1M在低速運轉時，還是在停車時+，若將主軸變速手柄置于高也速位置，電動機1M總是先低速運轉（低速啟動）1~2秒后，再自動轉換到高速運轉。
3）停車制動控制，設1M在高速正轉運行時，由于速度繼電器KS的常開觸點KS（13-18）在轉速為120~150轉/分時已經閉合，為反接制動停車作好了準備此時，按下停止按鈕SB1將產生如下動作：
1，SB1（3-4）先斷開，使KA1，KM3，KT，KM1的線圈同時斷電，隨之KM5的線圈也斷電。
2，KM1斷電，其主觸點斷開，電動機斷電，同時KM1（18-19）閉合，為制動作準備。
3，KT斷電，其觸點KT（13-22）恢復斷開；KT（13-20）恢復閉合，使電動機的制動在低速運轉狀態下進行。
4，KM3斷電，其主+觸點斷開，使1M制動時串入圍阻器R。
5，當停止按鈕的泰然常開觸點SB1（3-13）后閉合時，由于電動機的轉速仍然很高，速度繼電器KS（13-18）仍處在合狀態，因此接觸器KM2線圈通電吸合，KM4線圈隨之吸合，電動在機低速情況下串電阻進行反接制動。
6，KM2吸合后，其常閉觸點KM2（14-16）斷開，與接觸器KM1進行互鎖控制，而其常開觸點KM2（3-13）閉合，當放開停止按鈕時，KM2仍能通電，使制動繼續進行下去。
7，制動時，當電動機1M的轉速降至約120轉/分時，速度繼電器的常開的觸點KS（13-18）恢復斷開，KM2斷電，隨之KM4也斷電，電動機停轉，反接制動結束。
如果1M反轉時進行制動，則KS的另一副常開觸點KS（13-14）閉合，同理使KM1，KM4吸合進行反接制動。
4）調整點動控制，如果需要進行調整正轉（或反轉）點時，可按下按鈕SB4（或SB5），此時接觸器KM1（或KM2）吸合，使KM4也吸合，由手KA1（或KA2），KM3，KT都沒有通電，電動機1M只能在△接法下串入電阻作低速轉動，當松開按鈕SB4（或SB5）時，因電路沒有自鎖作用，而且（3-13）是斷開的，所以1M不會連續轉動下去和不能作反接制動。
5）主軸變及進給變速控制
1，主軸變速控制，主軸的各種轉速是用變速操縱盤來調節變速傳動系統而取得。在需要變速時，可不必按停止SB1，只要將主軸變速操縱盤的操作手柄拉出，與變速手柄有機械聯系的行程開關SQ3不再受壓而分?jǐn)啵筍Q3（4-9）斷開，SQ3（3-13）閉合，而使行程開關SQ5因不受壓而閉合，SQ3（4-9）的斷開，使KM3，KT線圈斷電而釋放，KM1（或KM2）也隨之?dāng)嚯娽尫臡，電動機1M斷電作慣性旋轉。由于SQ3（3-13）已經閉合，而速度繼電器KS一個方向的常開觸點早已閉合，為反接制動作好了準備，所以使KM2（或KM1），KM4線圈立即通電吸合，電動機1M在低速狀態下串電阻反接制動。當制動結束，KS的常開觸點分?jǐn)鄷r+，便可轉動變速操縱盤進行變速，變速后，將手柄推回原位，使SQ3，SQ5的一處觸點恢復原來的狀態（見通斷情況表），使KM3，KM1（KM2），KM4的線圈相繼通電吸合，電機按原來的轉向啟動，而主軸則以新選定的轉速運轉。
2，進給變速控制，與主軸變速控看見過程相同，只是拉開不是主軸變速手柄，而是進給變速操作手柄，壓合的行程開關是SQ4和SQ6。
3，快速進給操作手柄
向里推時，壓合行程開關SQ9，接觸器KM6線圈通電吸合，快進電動機2M正向啟動，通過齒輪，齒條等實現快速正向移動。松開操縱手柄，SQ9復位，KM6失電釋放，電動機2M停轉。反之，將快速進給操縱手柄向外拉時，壓合SQ8，KM7吸合，電動機反向啟動，實現快速反向移動。
4，聯鎖保護裝置，為了防止在工作臺或主軸箱快速進給時又將主軸進給手柄扳到快速進給位置的誤操作，將行程開關SQ1，SQ2并聯接在1M與2M的控制電路中。當手柄操縱主軸進給時，與手柄機械機構連接的行程開關SQ2也受壓SQ2的常閉觸點也斷開。而1M，2M必須在SQ1，SQ2中至少有一個處于閉合狀態下才能工作，如果兩個手柄都處在進給位置時，SQ1，SQ2都斷開，1M與2M就不能進行工作或自動停轉，從而達到聯鎖保護的目的。
七、注意安全：
11、使用前，請認真閱讀使用說明書，并將該設備保護接地；
12、接通電源后，嚴禁用手或?qū)w觸摸各電氣元件；
13、當有數人進行操作時，應于接通電源前通知他人；
14、電動機工作時，嚴禁用手碰軸前端及后端風葉，做缺相故障操作時，電機通電工作不能超過1分鐘。
15、每次使用完畢后，必須關斷電源開關。
故障設置一覽表
|
故障開關
|
故障現象
|
備注
|
|
K1
|
控制電路沒反應
|
變壓輸出斷開
|
|
K2
|
按下SB2正轉沒反應
|
KA1沒吸合
|
|
K3
|
快進電動機不工作
|
電機缺二相電源，2U,2W斷開
|
|
K4
|
按下SB3反轉不工作
|
KA2沒吸合07-08斷開
|
|
K5
|
低速不工作
|
KM1公共端斷開
|
|
K6
|
按SB4沒反應
|
KM3沒吸合
|
|
K7
|
高速不工作
|
時間繼電器沒吸合
|
|
K8
|
照明燈不亮
|
101-102斷開
|
|
K9
|
低速不工作
|
KM4沒吸合
|
|
K10
|
主軸點動不工作
|
KM2沒吸合
|
|
K11
|
低速不工作
|
KM4沒吸合
|
|
K12
|
高速不工作
|
KT輸入斷開
|
|
K13
|
快速正向不工作
|
KM7常閉沒輸入，25-26斷開
|
|
K14
|
高速不工作
|
KM4常閉沒輸入22-23斷開
|
|
K15
|
快速正向不工作
|
公共端斷開
|
|
K16
|
快速反向不工作
|
27號電線斷開
|
|
K17
|
快速反向不工作
|
28號線斷開
|
|
K18
|
高速不工作
|
11-12號線斷開
|
|
K19
|
信號燈不亮
|
201號線斷開
|
BC-Z3040床電氣技能培訓考核實訓裝置
一、概述
“BC-Z3040床電氣技能培訓考核實訓裝置”是為各大，中專院校，職業學校的電氣，自動化及相關專業，社會電工培訓，各縣市維修電工鑒定所（站）等單位電氣控制內容的教學，考核而研制的設備。可用于課堂演示，機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，同時為高層次維修技能訓練提供了有效的設備，達到了耗資少，教學效果顯著的目的。
二、適用范圍
本裝置適用于Z3040型搖臂鉆床電氣控制的模擬與Z3040搖臂鉆床電氣故障排除的技能考核。
三、技術性能
1、輸入電源：三相四線（380V±10% 50HZ）
2、工作環境：溫度-10℃～+40℃ 相對濕度<85%(25℃) 海撥<4000m
3、裝置容量：<1.5KVA
四、裝置的基本裝置
1、控制面板為（鋁質面板）
2、交流電源帶漏電保護，電壓指示及三相電流指示
3、主令控制面板（鋁制面板）
面板上安裝有機床的所有主令電器及運動指示，機床的電氣所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作
4、元器件安裝板
面板上，面板的下方有整個機床的電路圖。
5、三相異步電動機,面板上裝有斷路器，熔斷器，接觸器，熱繼電器，變壓器等元器件，這些元器件安裝在布線四只380v三相鼠籠異步電動機，分別用作主軸電動機，上升與寸降，松開與夾緊，和冷卻泵電動機。
6、故障開關箱
設有20個開關，其中1到19用于設置故障；20保留，并有設置與排除故障的電路圖。
7、實驗柜
實驗柜為鐵質雙層亞光密紋噴塑結構，造型美觀大方，柜底下設有四個方向輪和四個定調節機構，便于移動和固定。
五、實驗項目及主要內容
1、學生熟悉常用低壓電器的機構，原理；
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3、提高學生的動手能力的技能操作水平；
4、通過對鉆床故障排除，完成鉆床常見故障的排除；
5、可以設置故障點做為維修電工的技能考核臺。
五、控制電路分析
（1）主電路 機床采用380伏，50赫茲三相交流電源供電。并有保護接地措施。組合開關QS1為機床總電源開關。為了傳動各機構，機床上裝有四臺電動機：1M為主軸電動機，只能正轉；2M為搖臂升降電動機，能正、反轉控制；3M為液壓泵電動機，能正、反轉控制；4M為冷卻泵電動機，只能正轉控制。
電路中4M用組合開關QS2進行手動控制，故不設過載保護。1M、3M分別由熱繼電器FR1、FR2作過載保護。FU1為總?cè)蹟嗥鳎孀?M、4M的短路保護；FU2熔斷器作2M、3M及控制變壓器一次側的短路保護。
機床除冷卻泵電動機4M、電源開關QS1及FU1、QS2是安裝在固定部分外，其他電氣設備均安裝在回轉部分上。由于本機床主柱頂上沒有集電環，故在使用時，不要總是沿著一個方向連續轉動搖臂，以免把穿入內立柱的電源線擰斷。
（2）控制及照明、指示電路 控制、照明和指示電路均由控制變壓器TC降壓后供電，電壓分別為127伏、36伏及6伏。各電器元件明細表見表。
1）主軸電動機的控制 合上電源開關后，按啟動按鈕SB2，接觸器KM1吸合并自鎖，主軸電動機1M啟動，1M旋轉指示燈HL3亮。停車時，按SB1，KM1釋放，1M停止旋轉，1M旋轉指示燈熄。
2）搖臂升降控制 按搖臂上升（或下降）按鈕SB3（或SB4），時間繼電器KT吸合，其瞬間動作的常開觸點和延時斷開的常開觸點閉合，使電磁鐵YA和接觸器KM4同時吸合，液壓泵電動機3M旋轉，供給壓力油，壓力油經二位六通閥進入搖臂松開油腔，推動活塞和菱形塊，使搖臂松開，同時，活塞桿通過彈簧片壓位置開關SQ2，使KM4釋放，而使KM2（或KM3）吸合，3M停止旋轉，升降電動機2M正轉（或反轉），帶動搖臂上升（或下降）。
如果搖臂沒有松開，SQ2的常開觸點不能閉合，KM2（或KM3）就不能吸合，搖臂不會升降。
當搖臂上升（或下降）到所需位置時，松開SB3（或SB4），KM2（或KM3）和KT釋放，2M停止旋轉，搖臂停止升降，由于KT 為斷電延時型，在KT釋放經過1~3秒延時后，延時閉合的常閉觸點閉合，使接觸器KM5吸合，3M反向旋轉，此時YA仍處吸合狀態，壓力油從相反方向經二位六通閥進入搖臂夾緊油腔，向相反方向推動活塞和菱形塊，使搖臂夾緊，同時活塞桿通過彈簧片壓位置開關SQ3，使KM5和YA都釋放，液壓泵停止旋轉。
時間繼電器的主要作用是控制接觸器KM5的吸合時間，使升降電動機停止運轉后，在夾緊搖臂。KT的延時時間視需要，整定時間為1~3秒。
搖臂的自動夾緊是由位置開關QS3來控制的，如果液壓夾緊系統出現故障而不能自動夾緊搖臂，或者由于SQ3調整不當，在搖臂夾緊后不能使SQ3的常閉觸點斷開，都會使液壓泵電動機3M處于長時間過載運行狀態，造成損壞。為了防止損壞3M，電路中使用了熱繼電器FR2，其整定值應根據3M的額定電流來調整。
利用位置開關SQ1來限制搖臂的升降行程。當搖臂上升到極限位置時，SQ1動作，使電路SQ1（6~7）斷開，KM2釋放，升降電動機2M停止旋轉，但另一組SQ1（7~8）仍處閉合，以保證搖臂能夠下降。當搖臂下降到極限位置時，SQ1動作，使電路SQ1（7~8）斷開，KM3釋放，2M停止旋轉，但另一組觸點SQ1（6~1）仍處閉合，以保證搖臂能夠上升。
3）立柱和主軸箱的松開或夾緊控制 立柱和主軸箱的松開或夾緊是同時進行的。
按松開按鈕SB5（或夾緊按鈕SB6），接觸器KM4（或KM5）吸合，液壓泵電動機3M旋轉，供給壓力油，壓力油經二位六通閥（此時電磁鐵YA是處于釋放狀態）進入立柱夾緊及松開油缸和主軸箱夾緊及松開油缸，推動活塞及菱形塊，使立柱和主軸箱分別松開（或夾緊），松開指示燈亮（或夾緊指示燈亮）。
1）按圖安裝Z3040型搖臂鉆床電氣控制線路。
2）通電空運轉校驗
（1） 實習步驟及要求
1）按電器元件明細表配齊電器設備和元件，并逐個檢驗其規格和質量是否符合要求。
2）根據電動機容量、線路走向和電器元件尺寸，正確選配導線規格、導線通道類型和數量、接線端子板型號和節數、控制板尺寸及管夾、束節、緊固件等。
3）在控制板上安裝電器元件，并在各電器元件附近做好與原理圖上相同代號的標記。
4）進行控制板內布線，并在各電器元件的接線端子上套有與原理圖上相同線號的編碼套管。
5）選擇合理的走向，作好導線通道支持準備，并安裝控制板外的所有電器元件。
6）進行控制箱外部布線，并在導線線頭套上與原理圖上相同線號的編碼套管。
7）檢查電路的接線是否正確。
8）檢查位置開關SQ1、SQ2、SQ3的安裝位置是否能滿足機械對電氣的要求。
9）檢查各傳動裝置安裝情況，并清理場地。
10）檢測電動機及線路的絕緣電阻。
11）接通總電源，檢查機床電源相序是否正確。可先按松開按鈕SB5，若主軸箱和主軸都松開，表示電源相序正確，否則須將電源線路中任意兩根導線對換位置。電源相序正確后，再調整升降電動機2M的接線及極限保護是否正確。
12）通電試車時，要仔細調整夾緊、放松機械是否在佳狀態及各運動部件是否已充分潤滑，使之完全符合工作要求。
六、注意安全：
16、使用前，請認真閱讀使用說明書，并將該設備保護接地；
17、接通電源后，嚴禁用手或?qū)w觸摸各電氣元件；
18、當有數人進行操作時，應于接通電源前通知他人；
19、電動機工作時，嚴禁用手碰軸前端及后端風葉，做缺相故障操作時，電機通電工作不能超過1分鐘。
20、每次使用完畢后，必須關斷電源開關。
故障設置一覽表
|
故障 開 關
|
故障現象
|
備注
|
|
K1
|
打開QS2冷卻泵不工作
|
檢查4U,4W號線電壓
|
|
K2
|
下降不工作
|
檢查2U,2W號線電壓
|
|
K3
|
HL1不亮
|
檢查2O4號線
|
|
K4
|
照明燈不亮
|
檢查102電線
|
|
K5
|
所有控制電路沒反應
|
公共端斷開
|
|
K6
|
指示正常，控制沒反應
|
檢查01號線
|
|
K7
|
KM1不吸合
|
檢查04號線
|
|
K8
|
KT不吸合
|
檢查07號線
|
|
K9
|
電磁閥沒反應
|
檢查20號線
|
|
K10
|
KM5不吸合
|
按下SB6也沒反應檢查18號線
|
|
K11
|
KM3不吸合
|
按下SB3,SB4沒有反應檢查13號線
|
|
K12
|
電磁閥沒反應
|
檢查22號線
|
|
K13
|
液壓泵，電磁閥沒反應
|
檢查05號線
|
|
K14
|
KM1不自鎖
|
按下SB2,KM1工作
|
|
K15
|
KM5,YA,不吸合
|
檢查公共端
|
|
K16
|
按下SB5,KM4沒反應
|
檢查15號線
|
|
K17
|
按下的SB3,SB4,KM4沒反應
|
檢查07號
|
|
K18
|
按下的SB2,KM1不吸合
|
檢查03號線
|
|
K19
|
按下SB3,KM4不吸合
|
檢查07號線
|
訂貨須知：
一、① 機床電氣技能實訓考核鑒定裝置,機床電氣實訓考核柜的產品名稱與型號;② 機床電氣技能實訓考核鑒定裝置,機床電氣實訓考核柜的規格;③機床電氣技能實訓考核鑒定裝置,機床電氣實訓考核柜是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的機床電氣技能實訓考核鑒定裝置,機床電氣實訓考核柜的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.ulsmhfy.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
返回頂部 ↑
