BCZDFT-A 人行自動教學扶梯實訓設備
一、教學扶梯實訓裝置描述：
教學扶梯實訓裝置為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位的PLC電氣控制教學、考核而研制，可用于課堂演示、電梯電氣控制原理性操作及實訓實習。實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行電梯技能培訓考核的理想教學設備。
二、教學扶梯實訓裝置的基本配置：
1、交流供電電源：提供三相五線交流電源（AC380V），帶有過流漏電保護措施。
2、人身安全保護體系統：實訓臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實訓人員和設備安全。
3、實訓臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。
4、故障設置：面板根據不同配置設有20-28不等的故障開關，29-32為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。
5、實訓桌：實訓桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。
三、教學扶梯實訓裝置技術指標：
1.輸入電源：三相四線（或三相五線）AC380V±10%50Hz
2.整機容量：＜8kVA
3.提升高度：2000mm
4.控制方式：PLC+變頻自起動控制。
5.監控系統：電壓、電流工況實時監控。
6.故障模塊：具有32位常見故障模擬設置功能。
7.安全保護：具有保護接地、過載、過流、漏電流保護功能，安全符合國家標準。
8.外形尺寸：7500mm（長）×3000mm（寬）×3600mm（高）
9.實訓桌尺寸：1680×710×1050mm
10.輔助梯尺寸：1400×600×2180mm
11.設備結構：實訓電梯為鋼結構，實訓臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。
四、教學扶梯實訓裝置實訓項目及主要內容：
1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。
2、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。
3、提高學生實際的動手分析能力，實際提高技能操作水平。
4、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。
5、通過對三菱PLC主機的編程，了解PLC程序的編程原則和方法。
五、自動扶梯教學實訓裝置的結構特點：
1．結構特點
自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。
具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，
如車站、碼頭、商場等處，得以廣泛應用。本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。

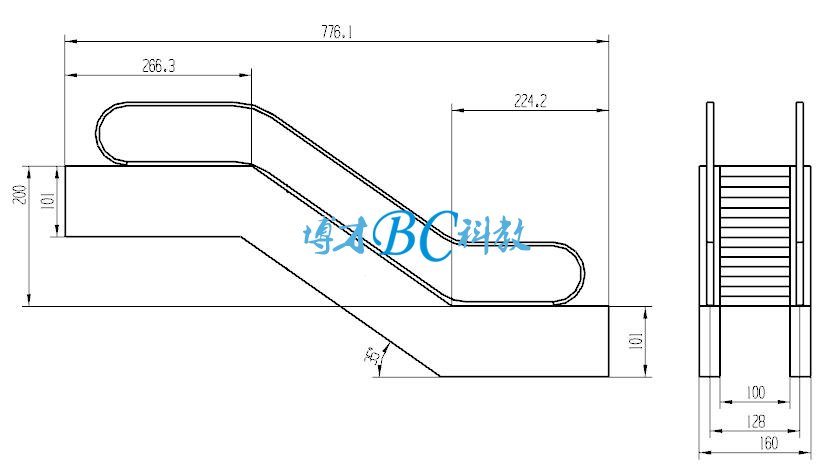

2.扶梯尺寸：
六、教學扶梯實訓裝置主要實訓項目：
1、扶梯扶手帶安裝與調整實訓裝置
2、扶梯梯級安裝與調整實訓裝置
3、扶梯曳引機系統安裝與調整實訓裝置
4、扶梯驅動機構安裝與調整實訓裝置
5、扶梯機械防逆轉系統、電氣防逆轉系統安裝與調試實訓裝置
6、扶梯潤滑系統組裝與實訓實訓裝置
7、扶梯安全保護系統組裝與動作實訓實訓裝置。
七、自動扶梯教學實訓裝置技術規格表：
|
序號
|
內容
|
非標
|
|
1
|
總體說明
|
|
|
1．1
|
電梯編號：L1-L2
|
|
|
1．2
|
建筑物類型：校內實訓室
|
|
|
1．3
|
扶手支架類型：苗條型
|
|
|
1．4
|
扶手支架高度：900mm
|
|
|
1．5
|
適用標準：GB16899-1997
|
|
|
2
|
主要技術參數：
|
|
|
2．1
|
安裝方式：室內
|
|
|
2．2
|
布置方式：單臺
|
|
|
2．3
|
提升高度：2000/1500mm（可根據客戶要求定制）
|
|
|
2．4
|
傾角：35º
|
|
|
2．5
|
梯級寬度：600/800/1000mm（可根據客戶要求定制）
|
|
|
2．6
|
水平梯級：2K
|
|
|
2．7
|
速度：0.5m/s
|
|
|
2．8
|
供電方式：三相五線制
|
|
|
2．9
|
電機電壓：380V
|
|
|
2．10
|
照明電壓：36V
|
|
|
2．11
|
頻率：50HZ
|
|
|
2．12
|
減速機：蝸輪蝸桿
|
|
|
2．13
|
控制屏安裝：桁架內
|
|
|
2．14
|
起動：星、三角
|
|
|
2．15
|
起動方式：鑰匙
|
|
|
3
|
型材
|
|
|
3．1
|
扶手支架型材：發紋不銹鋼
|
|
|
3．2
|
護壁板：透明鋼化玻璃
|
|
|
3．3
|
內蓋板：發紋不銹鋼
|
|
|
3．4
|
外蓋板：發紋不銹鋼
|
|
|
3．5
|
圍裙板：發紋不銹鋼
|
|
|
3．6
|
梯級：不銹鋼
|
|
|
3．7
|
梯級顏色：黑色（帶黃邊框）
|
|
|
3．8
|
扶手帶：黑色
|
|
|
3．9
|
前沿板及蓋板：發紋不銹鋼
|
|
|
3．10
|
梳齒：合成樹脂
|
|
|
4
|
故障顯示（中文）
|
|
|
5
|
變頻節能功能
|
|
八、自動扶梯教學實訓裝置主要部件配置表：
|
序號
|
材料名稱
|
產地
|
|
1
|
發紋不銹鋼內外蓋板材料
|
日本
|
|
3
|
電動機
|
寶達中馬合資
|
|
5
|
蝸輪蝸桿
|
阿爾法
|
|
7
|
過載保護西門子繼電器
|
中德合資
|
|
9
|
梯級鏈主輪和梯級付輪輪緣
|
德國拜耳
|
|
11
|
梯級下沉保護
|
阿爾法
|
|
13
|
驅動鏈漲緊及斷裂保護
|
阿爾法
|
|
15
|
控制接點
|
中德合資
|
|
17
|
控制屏施耐德繼電器
|
中法合資
|
|
19
|
扶手帶
|
豫聯中美合資
|
|
21
|
梯級鏈（節距133.33毫米）
|
阿爾法
|
|
23
|
變頻器
|
阿爾法
|
九、自動扶梯教學實訓裝置主要功能：
|
序號
|
功能名稱
|
功能說明
|
|
1
|
雙向運行
|
操作上下進出口處鑰匙開關，可實現上行或下行
|
|
2
|
緊急停止
|
按上下進出口處急停按鈕，可使扶梯停止運行
|
|
3
|
檢修運行
|
操作檢修盒，可進行檢修點動運行
|
|
4
|
梯級安全照明
|
扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全
|
|
5
|
扶手帶入口安全裝置
|
扶手帶入口處有異物則設備停止運行
|
|
6
|
梯級安全運行裝置
|
梯級發生斷裂下陷時設備停止運行
|
|
7
|
梳齒板安全裝置
|
梯級與梳齒板之間夾入異物則設備停止運行
|
|
8
|
扶手帶安全裝置
|
發生扶手帶斷裂則設備停止運行
|
|
9
|
梯級鏈安全裝置
|
梯級鏈斷裂或超過延伸長度則設備停止運行
|
|
10
|
圍裙板安全裝置
|
梯級與圍裙板之間夾入異物則設備停止運行
|
|
11
|
超欠速安全裝置
|
當設備運行速度大于額定速度的20%或下于額定速度的80%時，設備停止運行
|
|
12
|
超載安全裝置
|
運行電流大于額定電流15%則設備停止運行
|
|
13
|
松閘安全裝置
|
制動裝置沒有安全打開或失靈則設備停止運行
|
|
14
|
靜電保護
|
消除梯級運行（踏板）在運行中產生的靜電
|
|
15
|
驅動鏈斷鏈保護
|
當驅動鏈斷裂或過長時設備停止運行
|
|
16
|
非操作逆轉保護
|
設備和扶手帶的運行方向與指定方向相反時設備停止運行
|
|
17
|
斷、錯相保護
|
動力電源缺相或錯相時設備停止運行
|
|
18
|
短路保護
|
電源回路短路時設備停止運行
|
|
19
|
故障顯示（中文）
|
設備運行發生故障時，自動顯示故障發生部位
|
|
20
|
變頻驅動
|
使設備啟動平穩，無乘客時慢速或停止，可節能40%，減少蜂值電流70%
|
